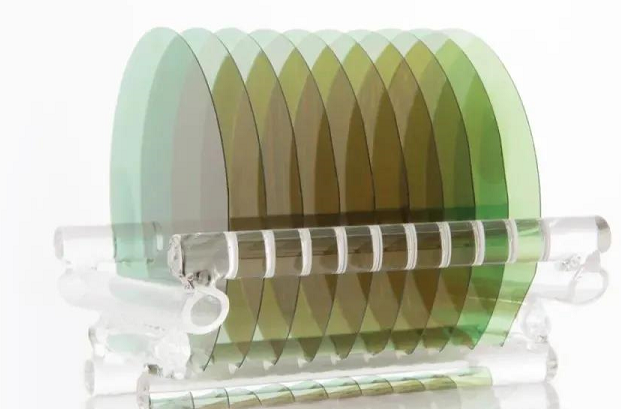

碳化矽是全球最先進的第三代半導體材料。和第一代的矽、第二代的砷化镓材料相比,它具有耐高壓、高頻、大功率等優良的物理特性,是衛星通訊、高壓輸變電、軌道交通、電動汽車、通訊基站等重要領域的核心材料。科晶聯盟提供全套碳化矽基片研發的全套設備, 為新一代碳化矽基片的開發助力。



編 号

設備名稱 &  P/N

照 片


用 途


1

100T壓機

1-1.png       1-2.png

将粉末預壓成圓片以便均勻蒸發或融化

2


SiC 晶體生長



1-3.png1-4.png  1-5.png

TSSG                  Sublimation

真空感應加熱晶體生長爐( 2000 -2400oC)

· 頂部籽晶溶液生長

· 升華外延生長

3

高溫退火爐



1600 – 1800oC

+/- 0.1 C 精度

4

單晶定向


晶體定向

5

SiC晶片切割



金剛石線精确切片

6

SiC基片外延抛光

1-9.png          1-10.png

光潔度 《 10A

7

等離子& 臭氧清洗

1-11.png 1-12.png

外延薄膜生長前去除表面污染

8

晶片包裝盒

1-13.png            1-14.png

安全包裝盒運輸
