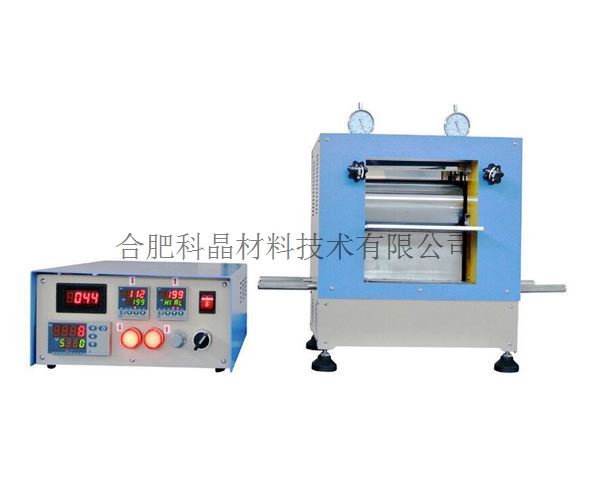

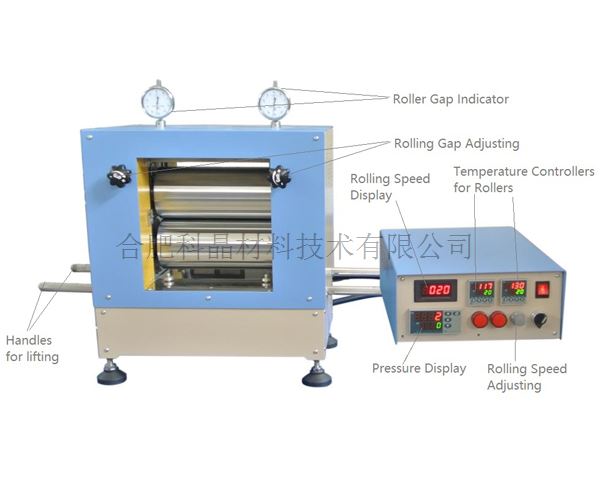

| 設備名稱 | 200℃數字壓力顯示熱軋機（Ar氣體兼容，96*220mm）-MSK-HRP-04B （2019.12.9—科晶實驗室審核） |
||||||||||||
| 産品提示 | 多種配件可選提示 特殊設備尺寸設備 科晶實驗室邀請提示 配件妥善保管提示 |
||||||||||||
| 相關視頻 | 進料 調節轉速 調節間隙 |
||||||||||||
| 産品特點 | • 适用于锂電池電極片輥軋緻密化，柔性電池電極、隔膜、固态電池電解質的制備。 • 輥軋過程中壓力數顯，提高實驗的精準性和重複性。 • 可加熱軋輥，最高溫度可達200℃。 • 可放置手套箱中使用。 • 可在氩氣環境的手套箱内使用 |
||||||||||||
| 基本參數 | • 工作電壓：220V AC 50/60Hz • 功率：2200W • 高強度硬質鋼表面鍍鉻RC> 52 • 尺寸:Φ96 mm x 220mm • 輥軋間隙： 0-2 mm（可調） • 調節精度：0.01mm • 輥軋線速度：0-40mm/s可調。 • 壓力範圍： 0-3T，數顯單位Kg。 • 最大軋制力：2T • 電機功率:100W • 兩個數顯溫度控制器，分别獨立控制兩個軋輥的溫度，可設置30段升降溫程序。 • 最高加熱溫度：200℃ • 建議升溫速率: 4℃/min • 加熱功率:2000W • 控溫精度:+/-5℃ • 所輥軋材料硬度不可> 45HRC 更多參數請聯系科晶銷售部 |
||||||||||||

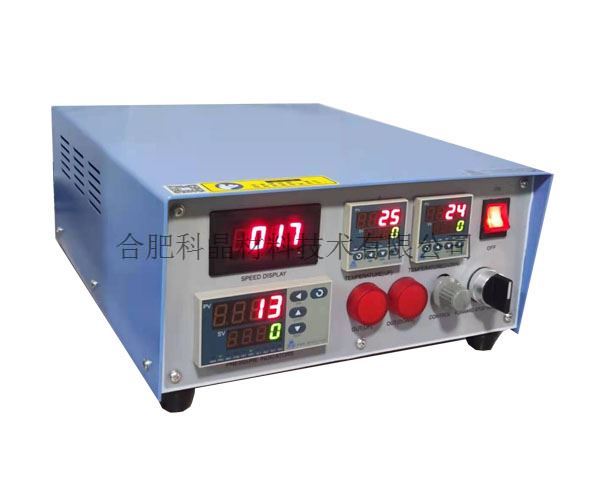

| （可選模塊） | • 壓力數顯控制盒，可實時顯示軋制力
|
||||||||||||

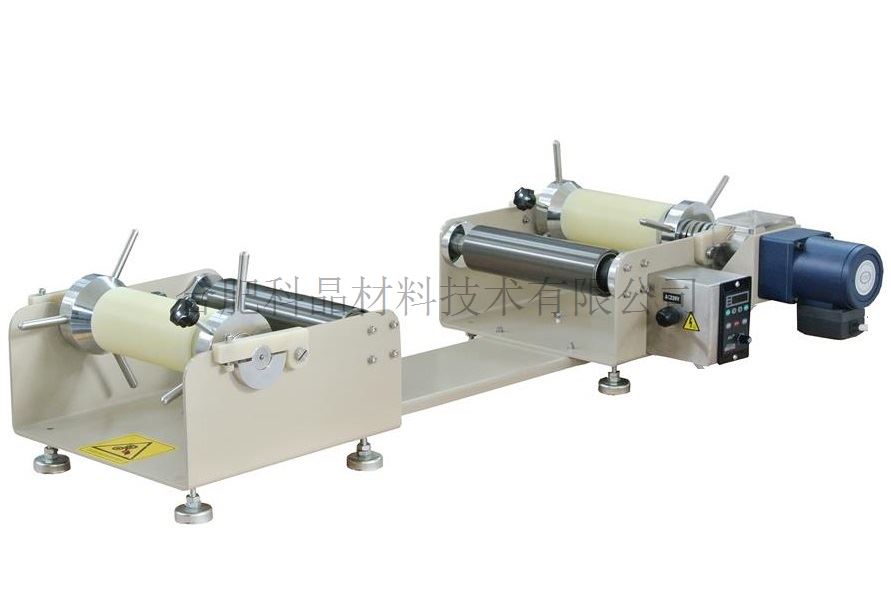

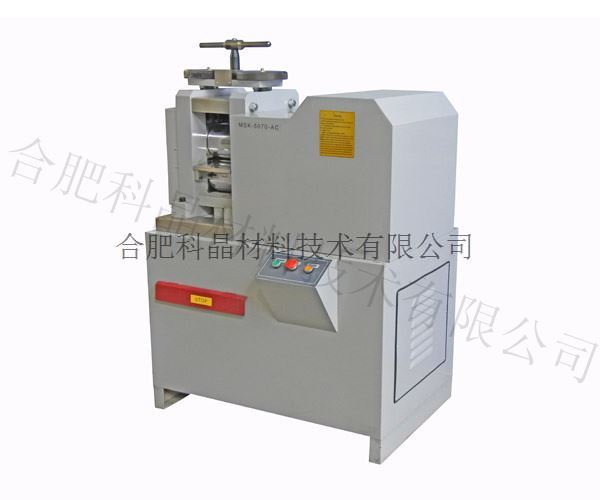

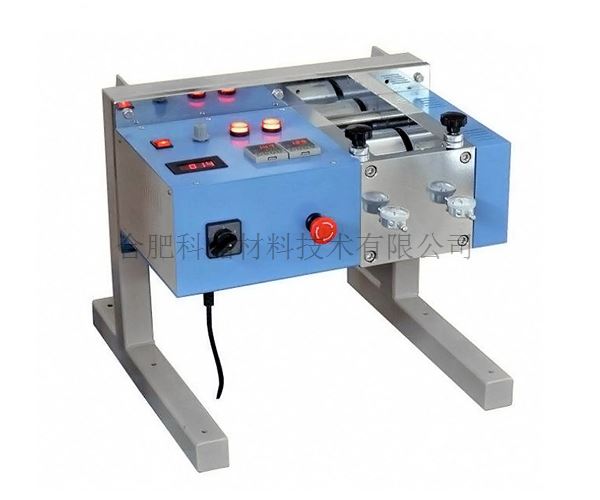

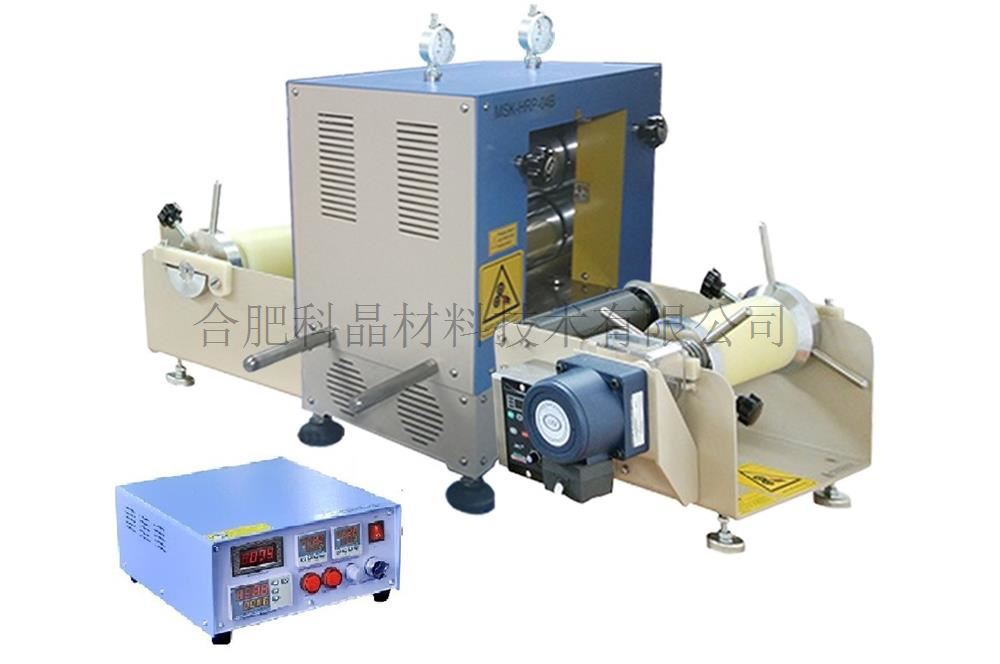

| 立式軋機（可選） | •可增加卷對卷糾偏模塊，實現輥軋前後自動收卷/退卷（圖1-3） •垂直版可根據要求提供，具體詳情咨詢銷售部。（圖4）
|
||||||||||||

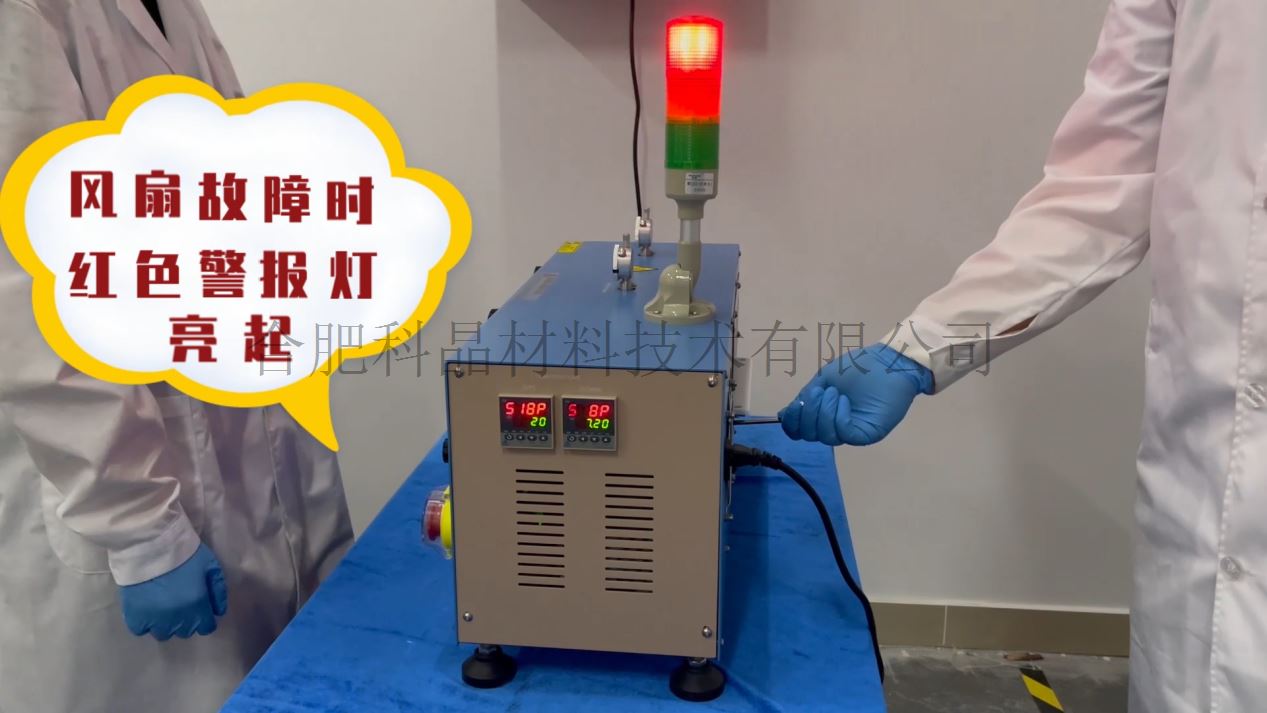

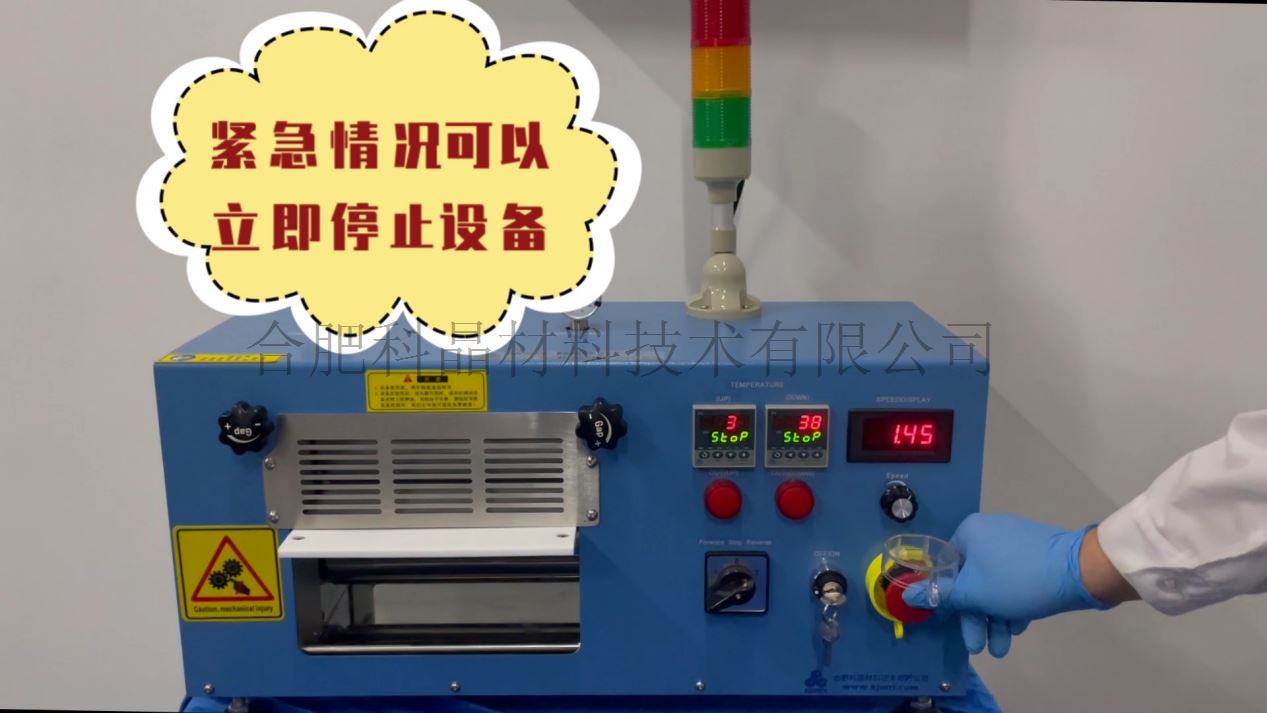

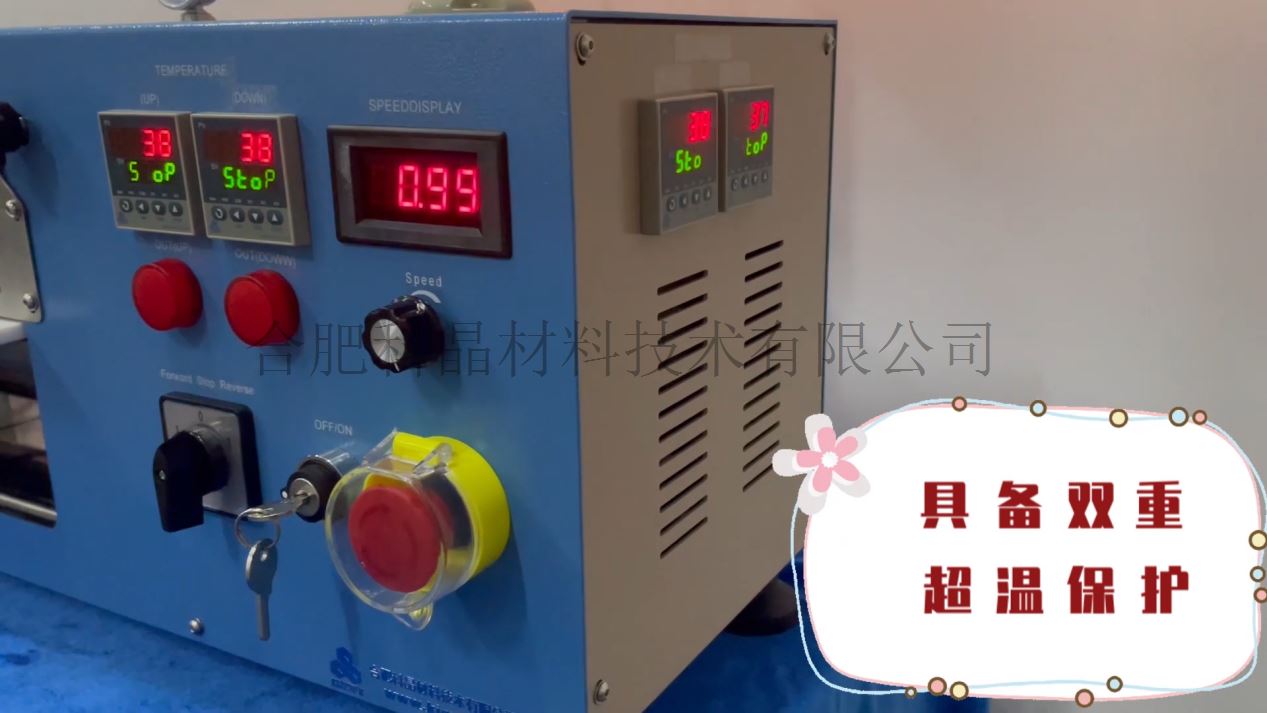

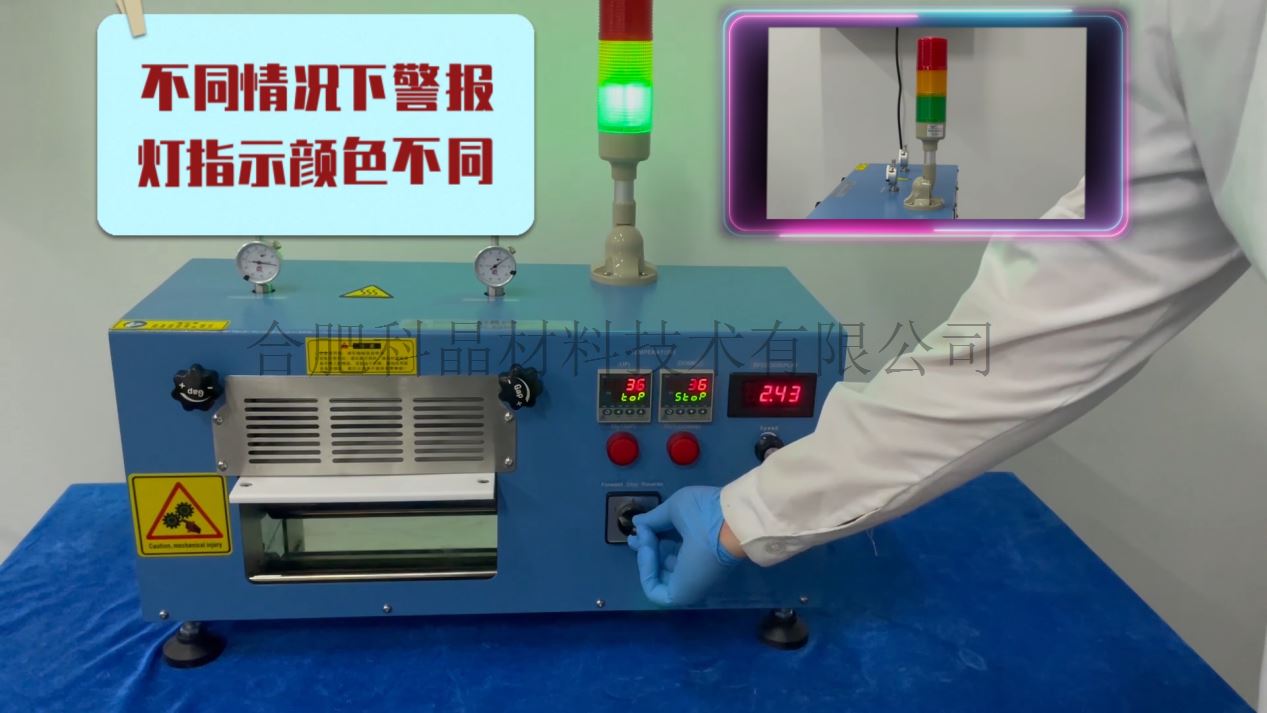

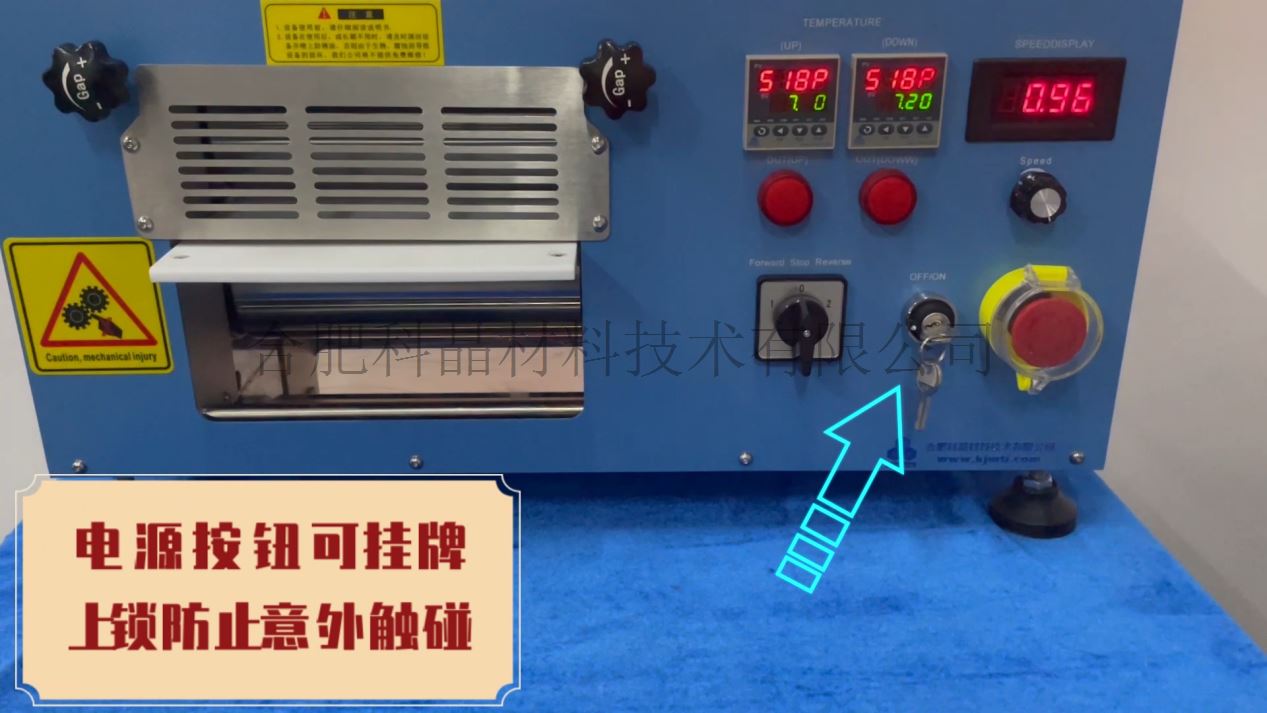

| 安全配件可選 | • 加熱部位可增加雙重超溫保護，同時監控設備溫度（圖一） • 可選裝電源鎖和急停按鈕保護罩，防止意外觸碰。（圖二、圖三） • 可選裝安全警示燈，提示不同工作狀态（圖四） • 散熱風扇增設故障報警信号，發生問題及時停機并閃燈提示（圖五）
|
||||||||||||
| 産品尺寸 | • 控制盒尺寸：310*370*145mm • 輥軋機主體尺寸：405*255*530mm（不帶移動提手） |
||||||||||||
| 産品重量 | • 50kg |
||||||||||||
| 質保期 | • 一年保修期，終生維護 |
BiInSn材料輥壓
樣品：
七個紙闆繪圖，一個黑色圓片，主要成分為BiInSn，共8個
實驗設備及工藝參數：
使用MSK-HRP-04B對樣品進行輥壓，目标參數如下：
樣品1—不加熱，輥壓後厚度為0.20mm。
樣品2—不加熱，輥壓後厚度為0.24mm。
樣品3—不加熱，輥壓後厚度為0.20mm。
樣品4—加熱50℃，輥壓後厚度為0.20mm。
實驗目的：
通過輥壓将納米顆粒連接在一起，變成導電電路
實驗結論：
樣品2出現粘輥現象，可能是物質混合不均勻，導緻樣品内部出現差異，樣品4加熱後輥壓粘輥嚴重，說明加熱條件不利于輥壓進行。
實驗圖片：
實驗 | 輥壓前 | 輥壓後 | 結論 | ||
形貌 | 厚度 | 形貌 | 厚度 | ||
樣品1 |
| 0.37mm |
|
| 輥壓後圖案光澤度增加，有輕微擴散現象。 |
樣品2 |
| 0.37mm |
|
| 輥壓時出現粘黏，第三次降低輥壓間隙時，圖案出現破損。 |
樣品3 |
| 0.37mm |
|
| 輥壓後圖案光澤度增加，肉眼觀察無擴散現象。 |
樣品4 |
| 0.37mm |
|
| 加熱後，樣品粘結嚴重，三次輥壓後，樣品表面圖形全部破損，加熱輥壓失敗。 |
備注：以上數據僅供參考，更多數據請聯系科晶實驗室

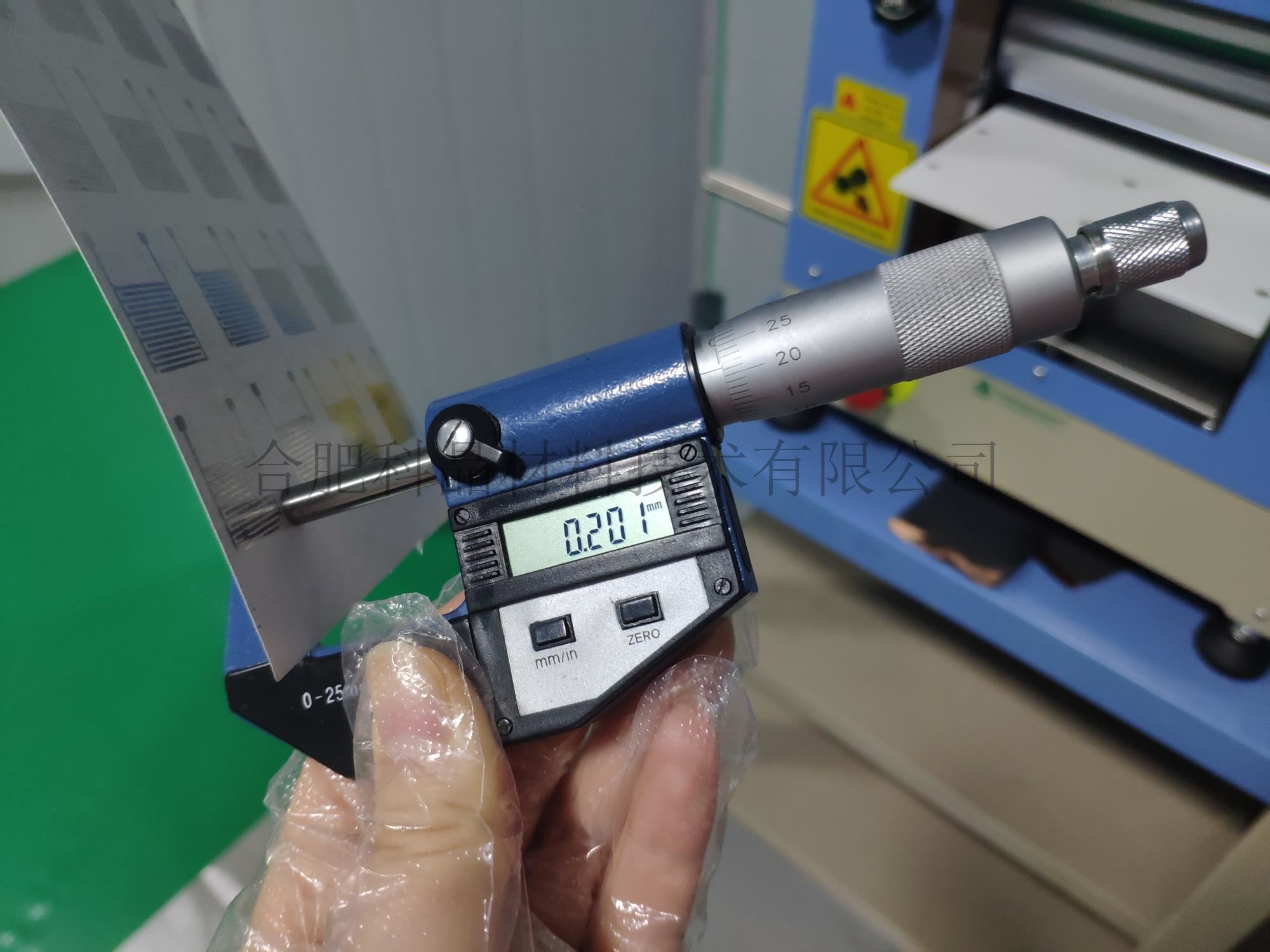

應用技(jì )術提示 | •可放置手套箱中使用。 • 每次使用後必須用仔細清潔滾筒表面。 • 由于軋制材料不同回彈率的影響也不同，在您軋制過程中，百分表的指示僅供您參考，在您每次軋制好材料之後，還需要用千分尺或其他測厚儀測量所軋制材料的厚度是否達到您的要求。 • 根據材料的原始厚度，每次調整百分表的指示值減少0.01mm（不超過此值，否則容易損壞設備），逐步減薄所軋制材料的厚度，使其達到您所要軋制的厚度（注：由于回彈的影響，每次減薄厚度需要來回軋制8-10次才可）。 • 不能一次将樣品輥壓到所要求的厚度，要經過多次輥壓逐步減小其厚度，以防止樣品開裂，達不到實驗效果。 |
警示 | • 禁止機器未固定時使用。 • 禁止機器在運行時打開防護罩 • 禁止一邊壓片，一邊調節機器間隙。 • 操作人員應仔細閱讀使用說明書，方可操作設備。 • 為了延長滾筒軸承的使用壽命，建議定期使用防鏽油。 • 每次使用都要清潔滾筒表面，不使用時及時清洗和用防鏽油，以免腐蝕 • 禁止在任何危險場所使用此設備，特别是禁止在I類環境（易燃氣體和蒸氣）中使用。 • 加熱或運轉滾筒時，請勿觸摸機器滾動部分的表面。 • 由于工作環境溫度不同，會影響軋輥表面溫度，可選用測溫儀表來校準軋輥溫度。 |

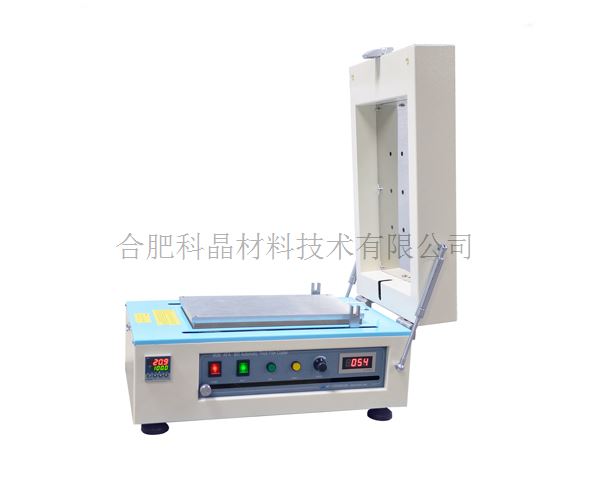

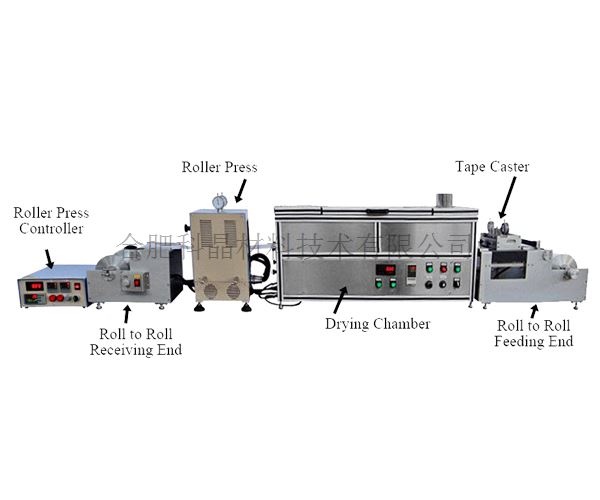

相關可選 | ·合肥科晶提供各種電池粉料和粘結劑（圖1） ·可選購高速三維擺震球磨機--MSK-SFM-3對樣品球磨使粒徑更小（圖2） ·可選購小型雙槳行星式真空攪拌機--MSK-SFM-16制作電池漿料（圖3） ·可選購底部加熱型流延塗覆機MSK-AFA-H200A制作電池極片（圖4） ·可選購手動紐扣電池切片機--T07來切割電池極片（圖5） ·MSK-HRP-04-RD系統可以與輥壓機集成在一起，可以自動退繞和輥壓後卷繞（圖6） 圖1 圖2 圖3 圖4 圖5 圖6 |
