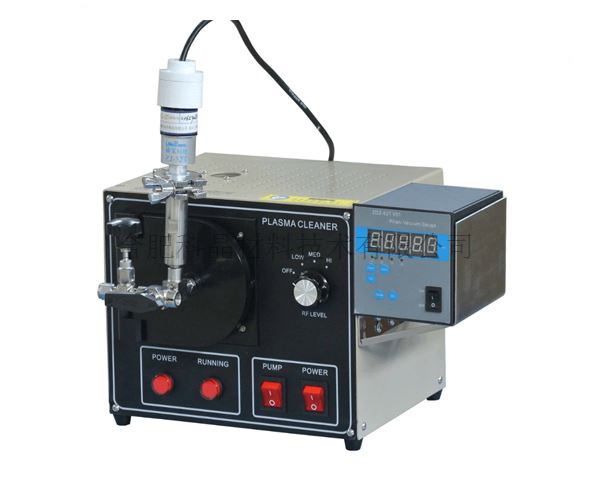

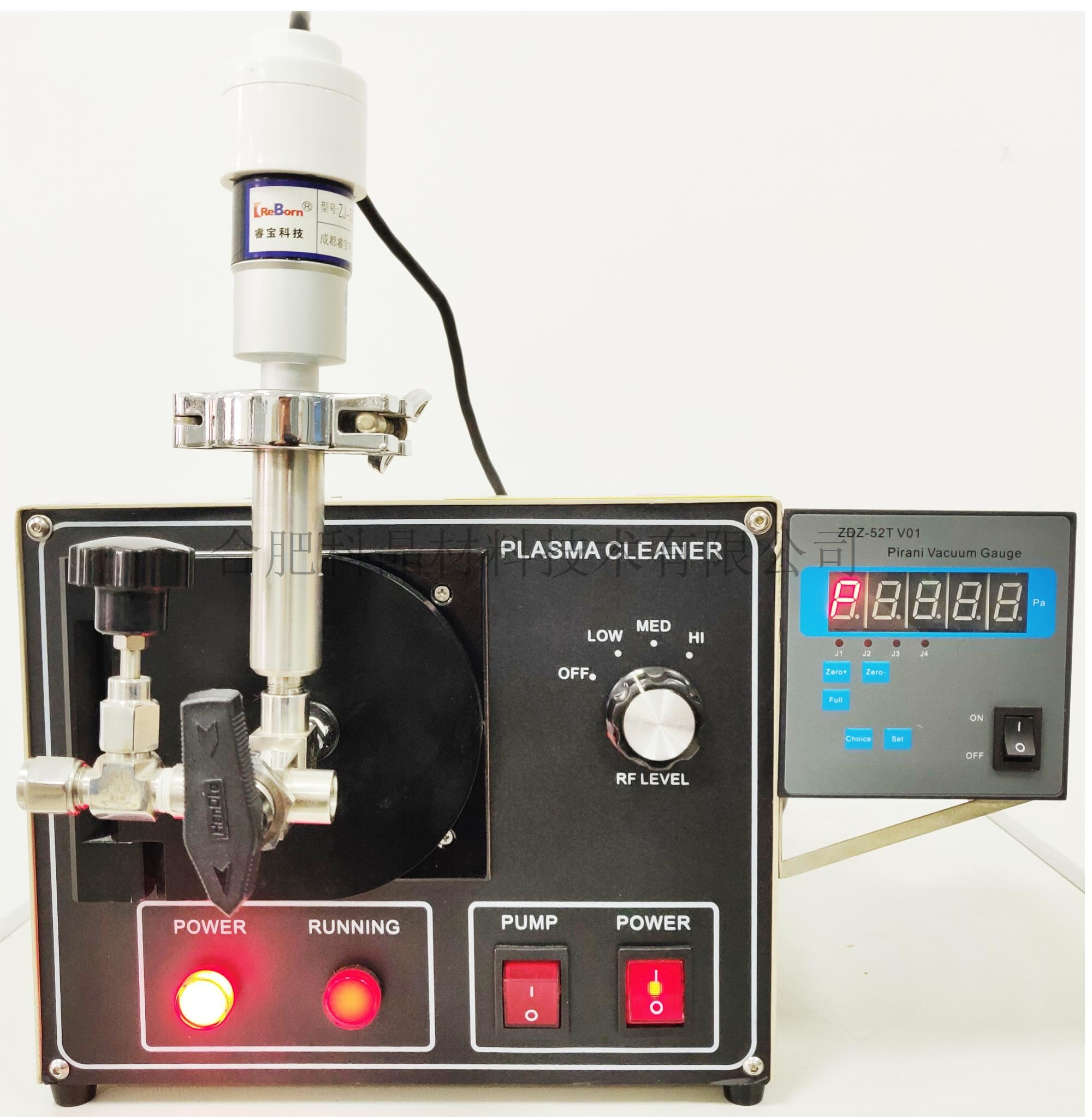

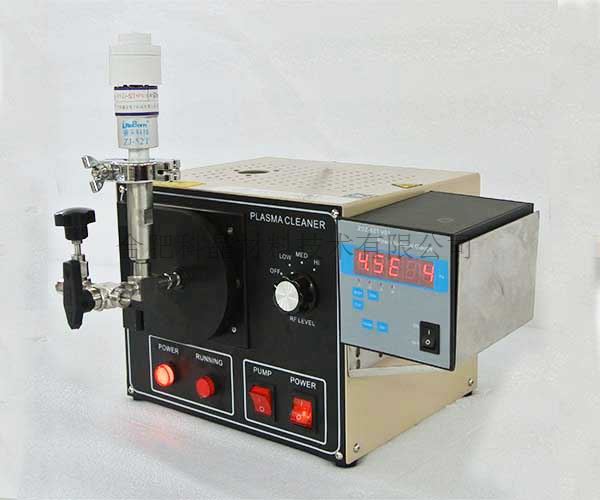

| 設備名稱 | 0.7L等離子清洗機(配真空計,3"Dx 6.5"L石英腔室,13.56Mhz)-PDC-36G （2019.11.26—科晶實驗室審核） |
||||||||||||
| 産品提示 | |||||||||||||
| 相關視頻 |
操作視頻 |
||||||||||||
| 設備特點 | ·結構緊湊、小型化的桌上型儀器 ·用各種氣體清洗和去除晶片上納米級有機污染物。 ·在制膜實驗之前預先清潔鍍膜基底的優秀工具。清洗後鍍膜的質量可以更好。 ·鉸鏈式門，方便裝樣 ·石英腔的直徑是3英寸，在裏面可以放入一個石英舟，最大清洗一個2英寸的基片。 ·清洗腔裏面的石英管可以拆卸，方便清洗和更換 ·使用可調射頻電源，可以設置功率為低、中、高級别；低成本、操作安全。
|
||||||||||||
| 主要參數 | ·等離子直流電源：
·射頻源輸出頻率：13.56MHz； ·輸入電壓：220V,50Hz； ·壓力範圍：1-1999TOrr； 更多參數請聯系科晶銷售部 |
||||||||||||

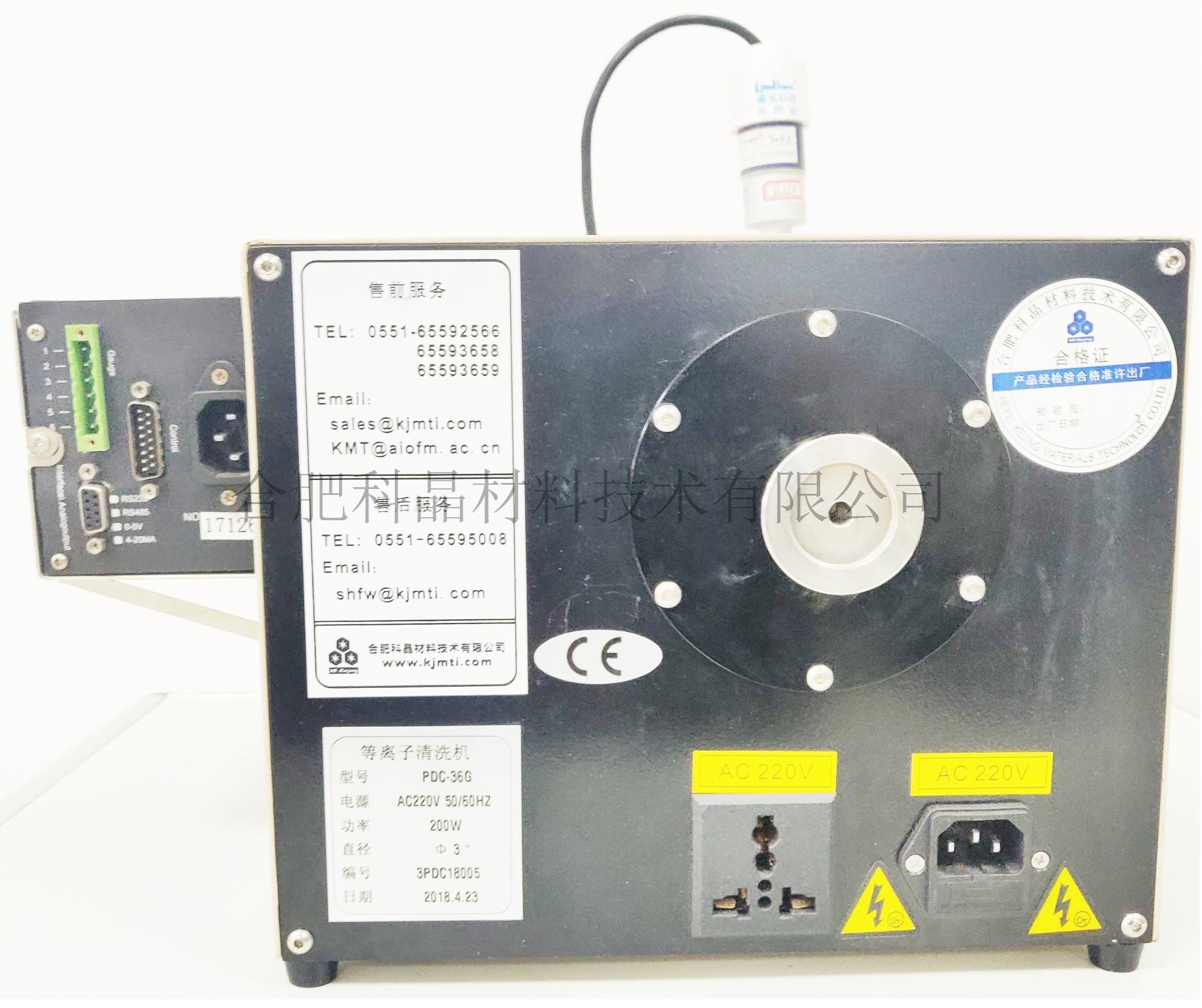

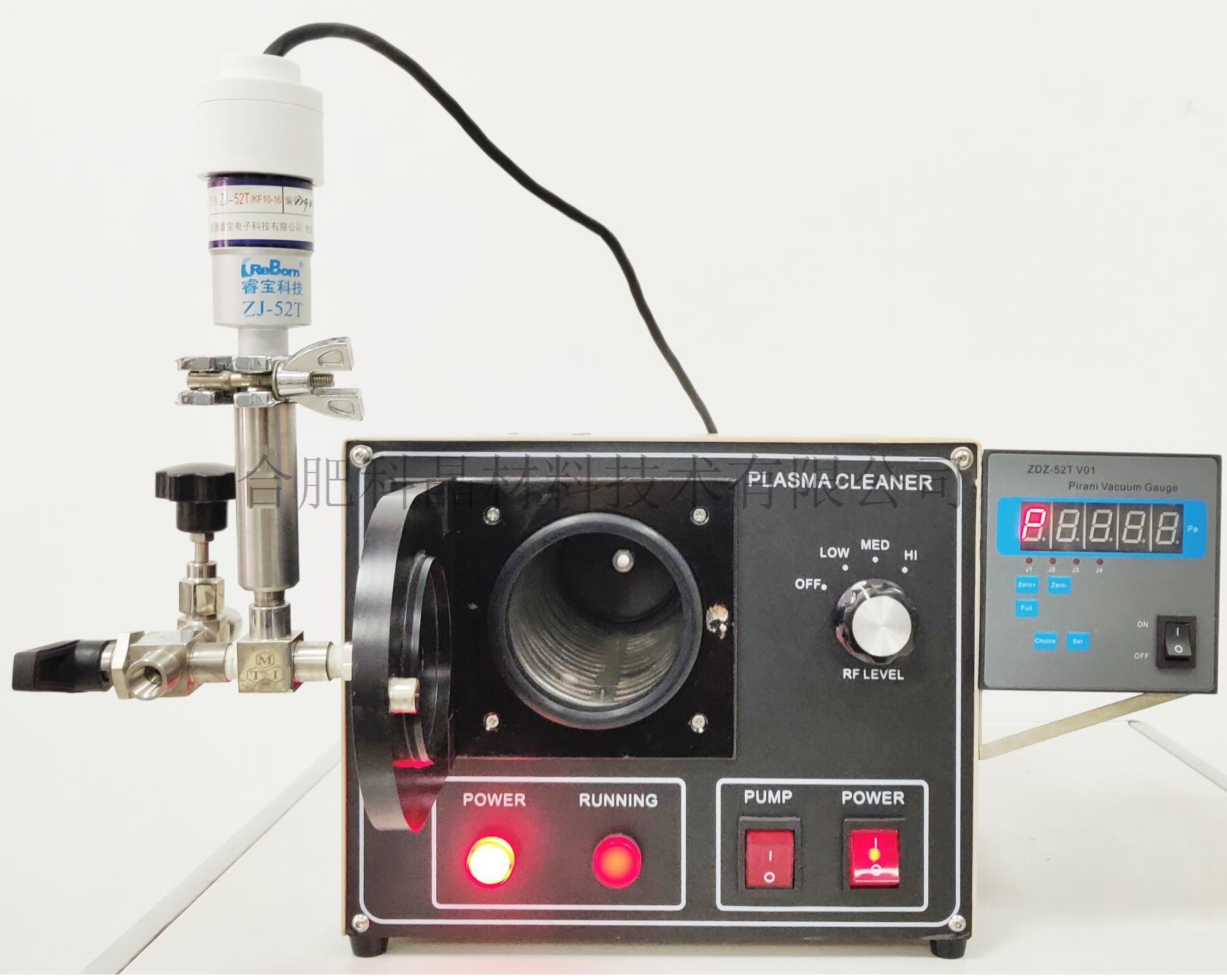

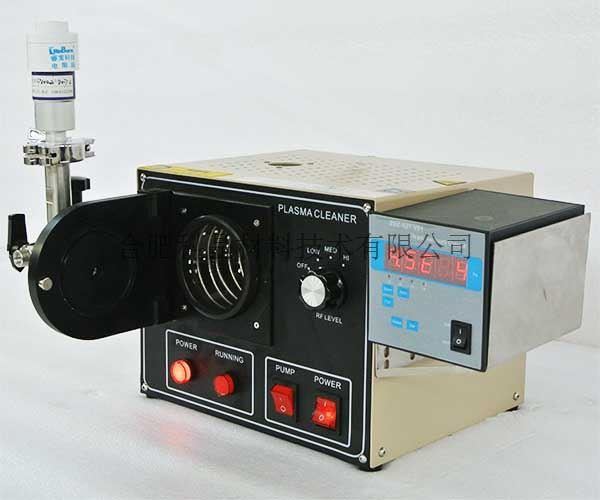

| 機體結構 | 等離子腔室：·直徑75mmx長200mm的石英牆體，前蓋可以開啓。 ·高純度石英腔體，使用壽命比玻璃長。 閥門：·1/8英寸針閥控制進氣。 ·1/8英寸三通球閥控制氣體進出。 真空計：設備标配一個電阻規和數顯電阻真空計用于實時監測清洗倉内的真空度。
|
||||||||||||
| 工作氣體 | ·多種氣體可以用于等離子清洗，例如氮氣、氩氣、空氣、混合氣體，主要取決于處理何種材料。 ·可以使用<4％的H2混合惰性氣體 |
||||||||||||
| 等離子清洗及刻蝕的方法 |
|
||||||||||||

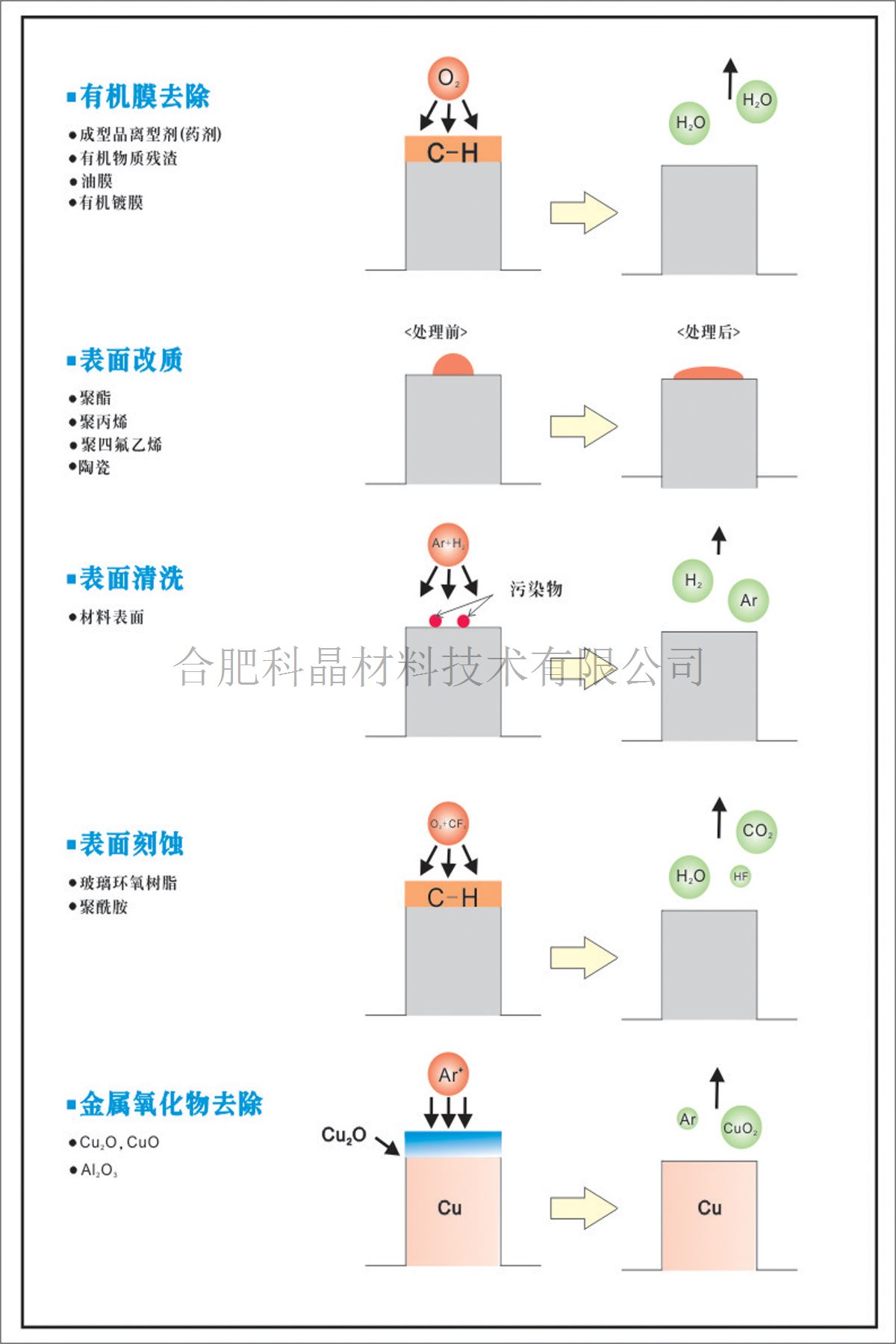

| 工作原理 | |||||||||||||
| 外形尺寸 | ·353mm（L）x380mm（W）x225mm （H）
|
||||||||||||
| 淨重 | （不含泵）8kg |
||||||||||||
| 質保期 | 一年保修，終身技(jì )術支持。 特别提示：1.耗材部分如加熱元件，石英管，樣品坩埚等不包含在内。2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修範圍内。 點擊查看售後服務承諾書 |
||||||||||||
| 認證 | ·此産品已通過CE認證 證書編号：M.2021.206.C67994 ·若客戶出認證費用，本公司保證單台設備通過德國TUV認證或CAS認證
|
科晶應用技(jì )術實驗室用此設備清洗基片，清除表面污染物，以供參考。

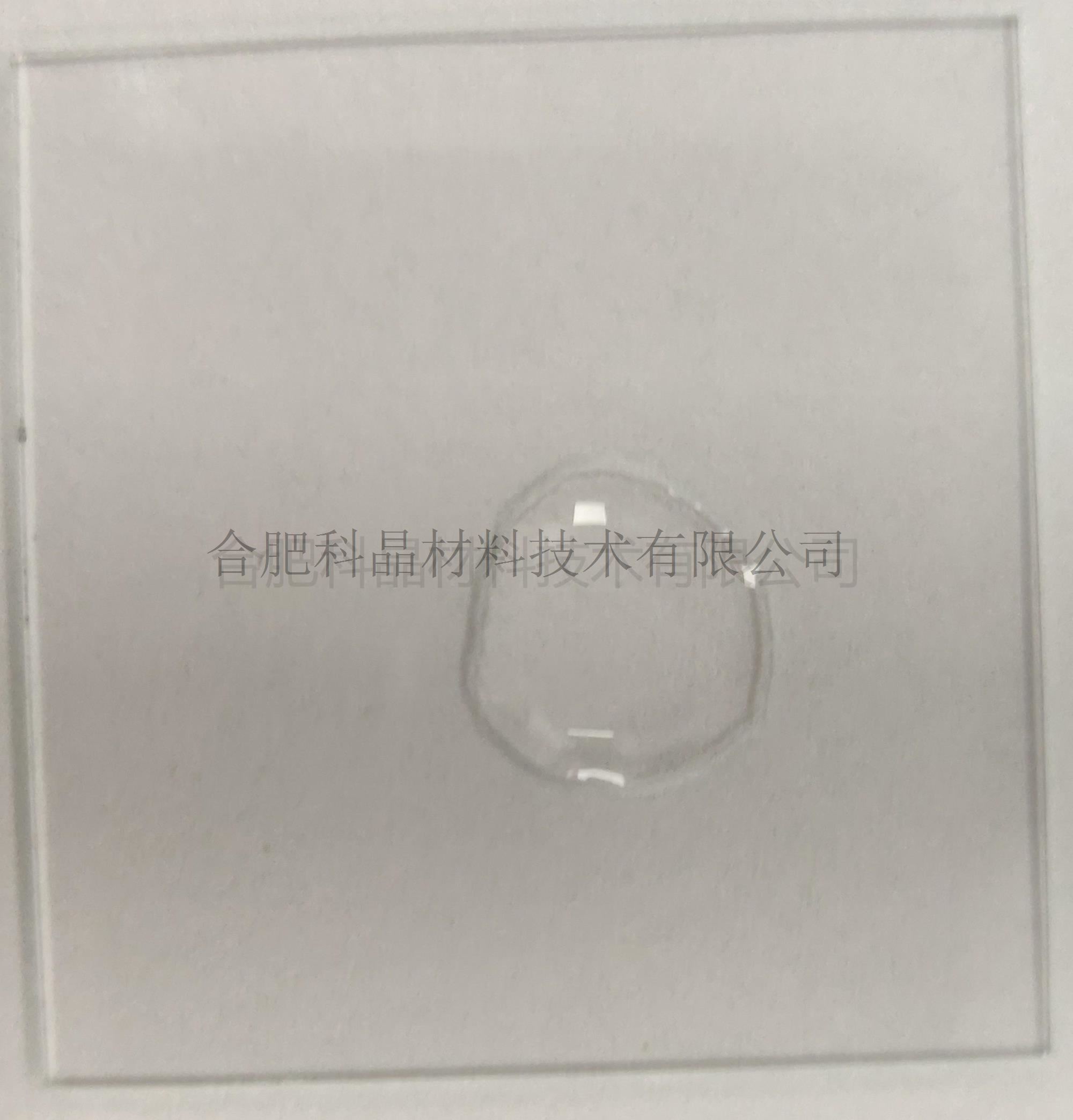

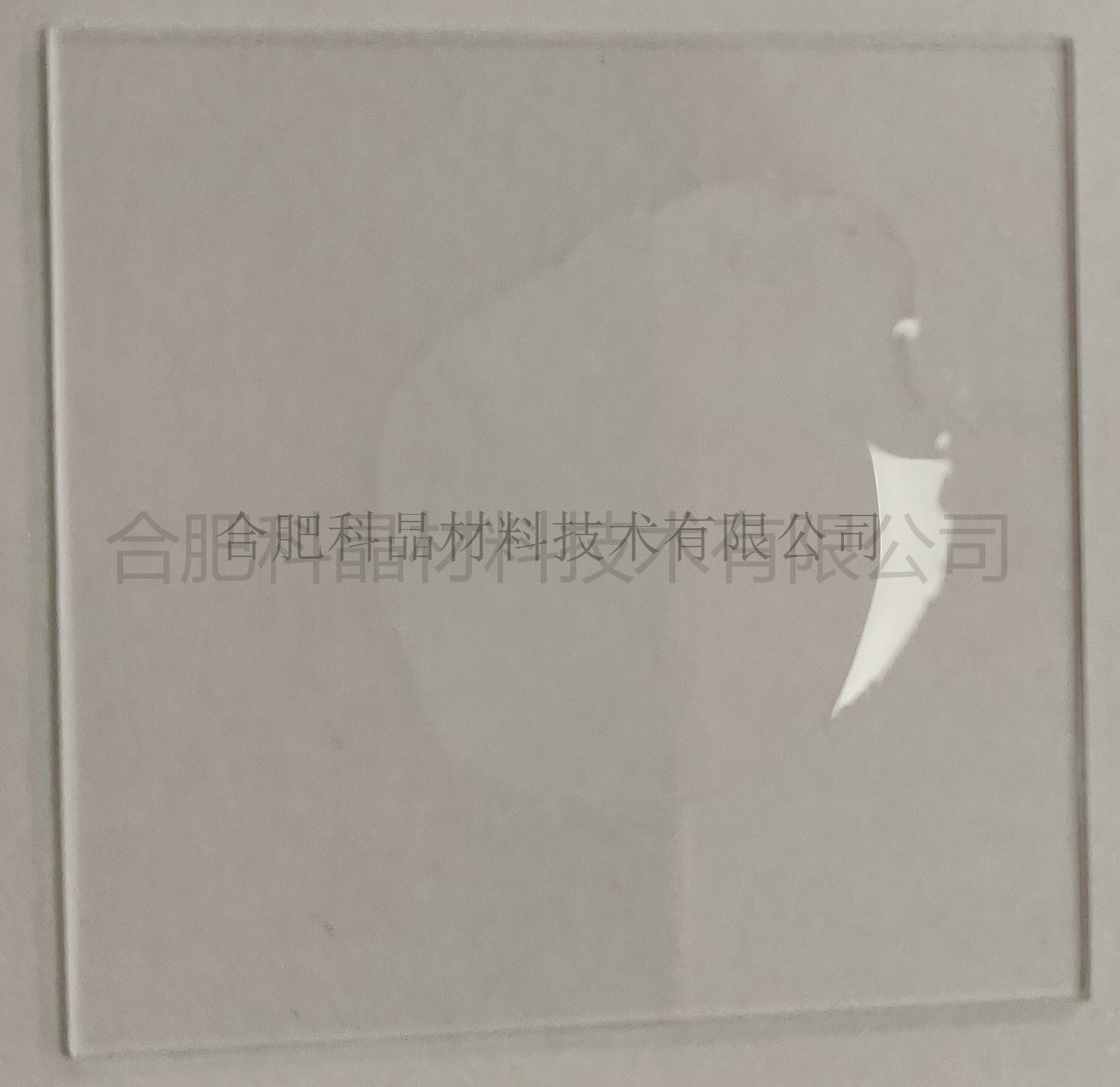

清洗前向基片上滴入0.05ml水滴，其結果如圖所示。通入氩氣清洗十分鍾後，向基片上滴入0.05ml水滴，其結果如圖所示。 | ||
石英 |
圖1 清洗前 | 圖2 清洗後 |

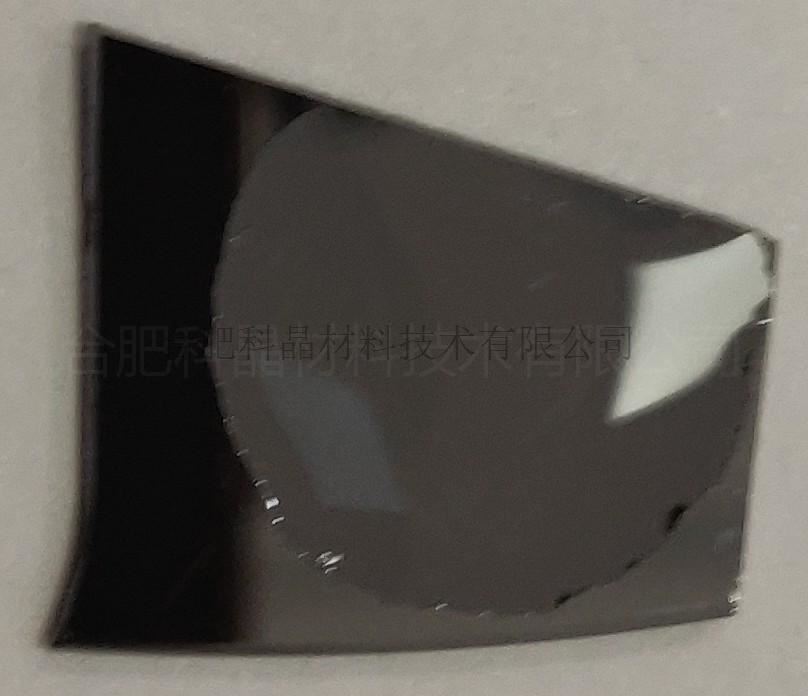

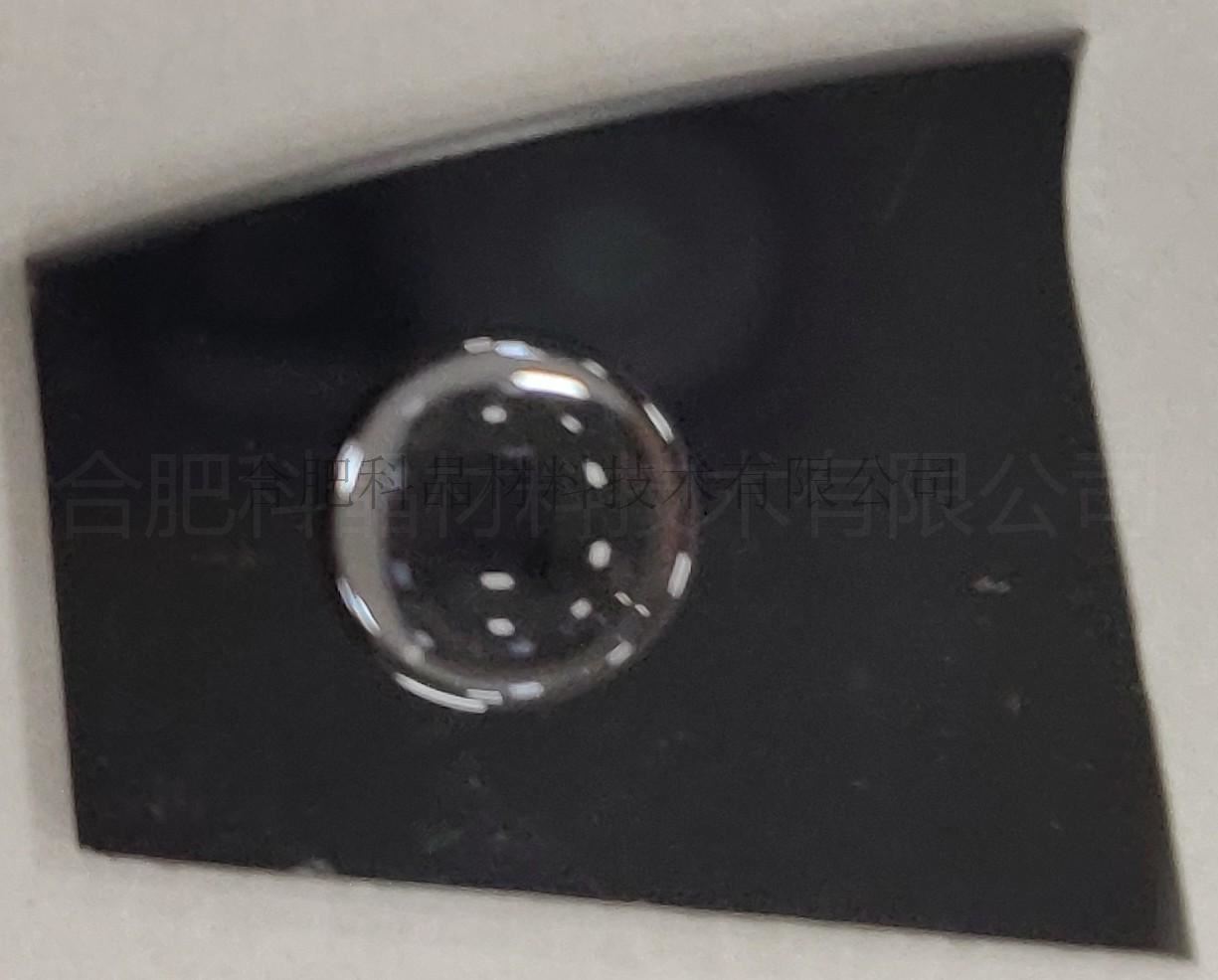

矽片 |
圖3 清洗前 | 圖4 清洗後 |
應用技(jì )術提示 | 1、使用時間不建議超過一小時。 2、如果清洗機腔室，不能立即充氣，油會回流到腔室污染系統。真空泵需安裝防回油裝置。 3、為保護設備，設備工作後能立即關機，但關機後最好在10秒後再開機工作。 4、腔室需定期進行清洗。 |
警示 | 1、腔室内不能 通入正壓。 2、真空狀态下不要打開前級法蘭，防止損壞玻璃室。 5、此設備不能使用可燃性、腐蝕性及有毒有害氣體。 |
可選配件 | 1、您可以訂購額外的石英腔體，用于備用。 |
2、如果需要一個通入兩種氣體的工藝解決方案，PDC-36G等離子清洗機可以與2路混氣系統組合。
| |
3、您可以訂購石英晶片載體來清潔2英寸晶片。
| |

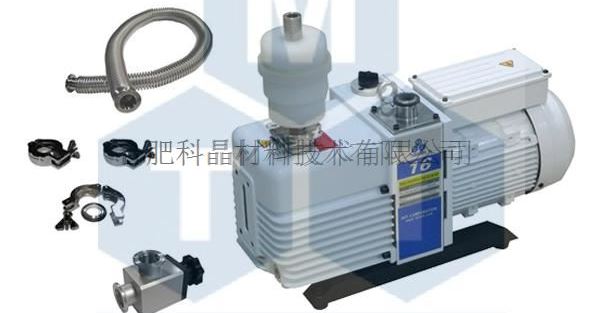

4、您可選配雙極旋片式真空泵進行抽真空。
|
