A-Z晶體(tǐ)及材料 加熱爐系列 樣品處理(lǐ)設備 電(diàn)池制備設備 分(fēn)析檢測設備 其他(tā)實驗室設備 技(jì )術支持/服務(wù)培訓

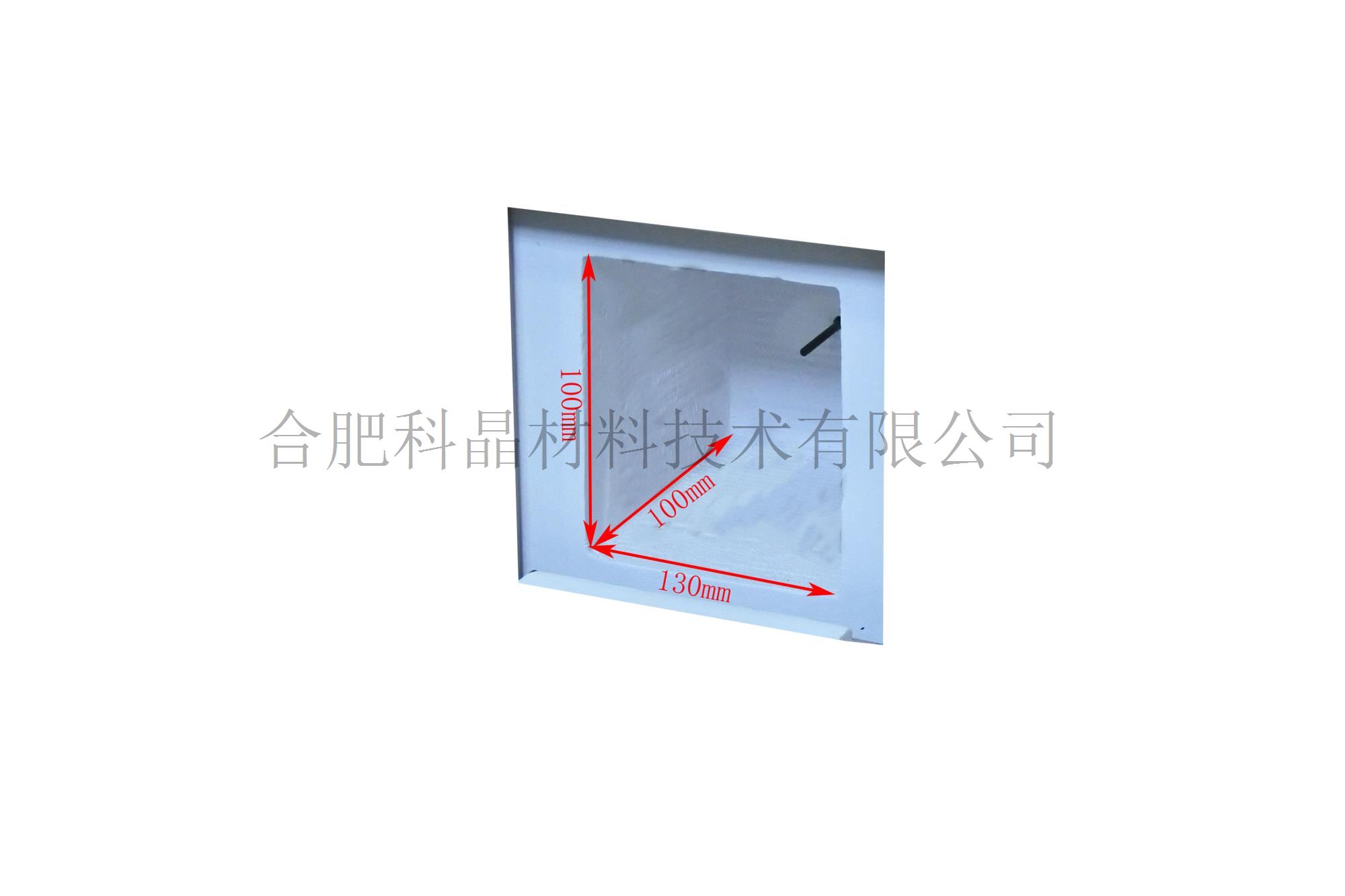

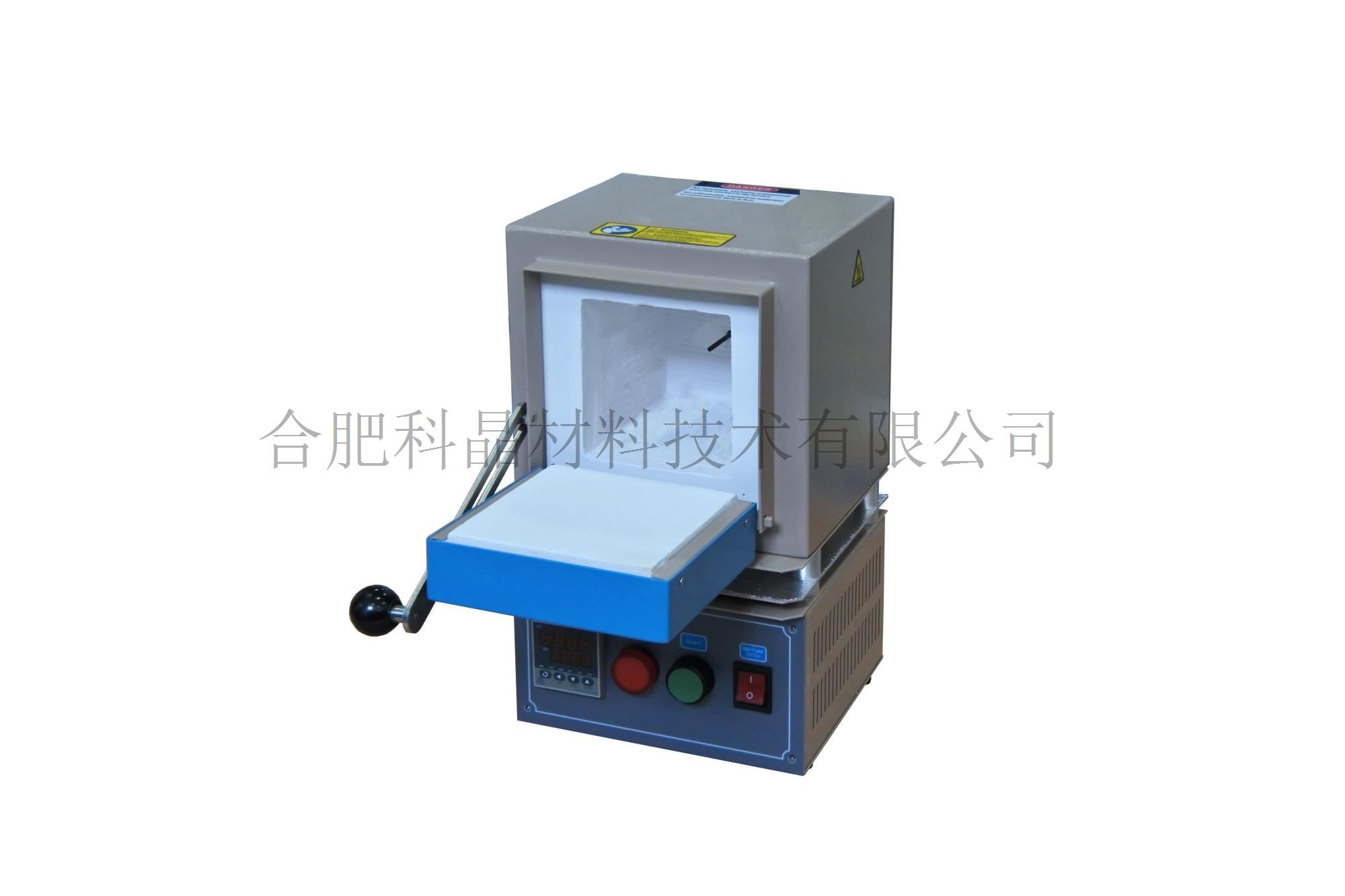

| 設備名(míng)稱 | 1100℃迷你箱式爐(1.3L，爐腔尺寸130*100*100mm)--KSL-1100X-S |
||||||||||
| 産(chǎn)品提示 | 1.多(duō)種配件可(kě)選提示 2.科(kē)晶實驗室邀請提示 3.配件妥善保管提示 |
||||||||||
| 主要特點 | ·體(tǐ)積小(xiǎo)、重量輕、節能(néng)，可(kě)置于手套箱和通風櫃内操作(zuò) ·爐膛材料采用(yòng)高純氧化鋁纖維，能(néng)很(hěn)大程度減少能(néng)量損失 ·爐膛表面塗有(yǒu)美國(guó)進口高溫氧化鋁塗層可(kě)以提高加熱效率和使用(yòng)壽命 ·下拉式爐門結構，方便放樣取品 ·爐膛帶有(yǒu)通氣口，可(kě)在惰性氣氛下使用(yòng) ·注意：如需放置手套箱内，請與銷售人員提前聯系，需要進行電(diàn)氣改造 |
||||||||||
| 開放式電(diàn)阻絲爐襯（可(kě)選） | 特點：升溫速率高 工(gōng)作(zuò)溫度高 ·電(diàn)源：AC220V/50HZ ·額定功率：1.2KW ·加熱區(qū)尺寸：130長(cháng)*100寬*100mm高 ·溫度：最高使用(yòng)溫度：1100度（≤30min） 工(gōng)作(zuò)溫度：1000度 ·升溫速率：≤10度/min ·加熱元件：電(diàn)阻絲（摻钼鐵鉻鋁合金） 更多(duō)參數請聯系我們 |
||||||||||
| 埋入式電(diàn)阻絲爐襯（可(kě)選） | 特點：低污染，抗腐蝕
·電(diàn)源：AC220V/50HZ ·額定功率：1.2KW ·加熱區(qū)尺寸：130長(cháng)*100寬*100mm高 ·溫度：最高使用(yòng)溫度：1000度（≤30min） 工(gōng)作(zuò)溫度：900度 ·升溫速率：≤10度/min（建議升溫速率，有(yǒu)利于設備的使用(yòng)壽命） ·加熱元件：電(diàn)阻絲（摻钼鐵鉻鋁合金） |
||||||||||
| 工(gōng)作(zuò)原理(lǐ) | 加熱爐利用(yòng)電(diàn)流使爐内加熱元件發熱，采用(yòng)固态繼電(diàn)器進行電(diàn)路控制， 采用(yòng)溫度傳感器（熱電(diàn)偶）檢測爐内溫度，熱電(diàn)偶檢測到的溫度反饋到控溫儀表。 智能(néng)控溫儀可(kě)設置升溫過程（升溫速度），儀表采集到熱電(diàn)偶反饋的爐内溫度信号， 會通過PID調節輸出合适的電(diàn)壓信号，固态繼電(diàn)器接收到儀表的輸出信号，控制自身的通斷 時間從而達到調節爐内溫度穩定的目的，使得高溫爐按照控溫儀設置好的升溫過程進行升溫。 |
||||||||||

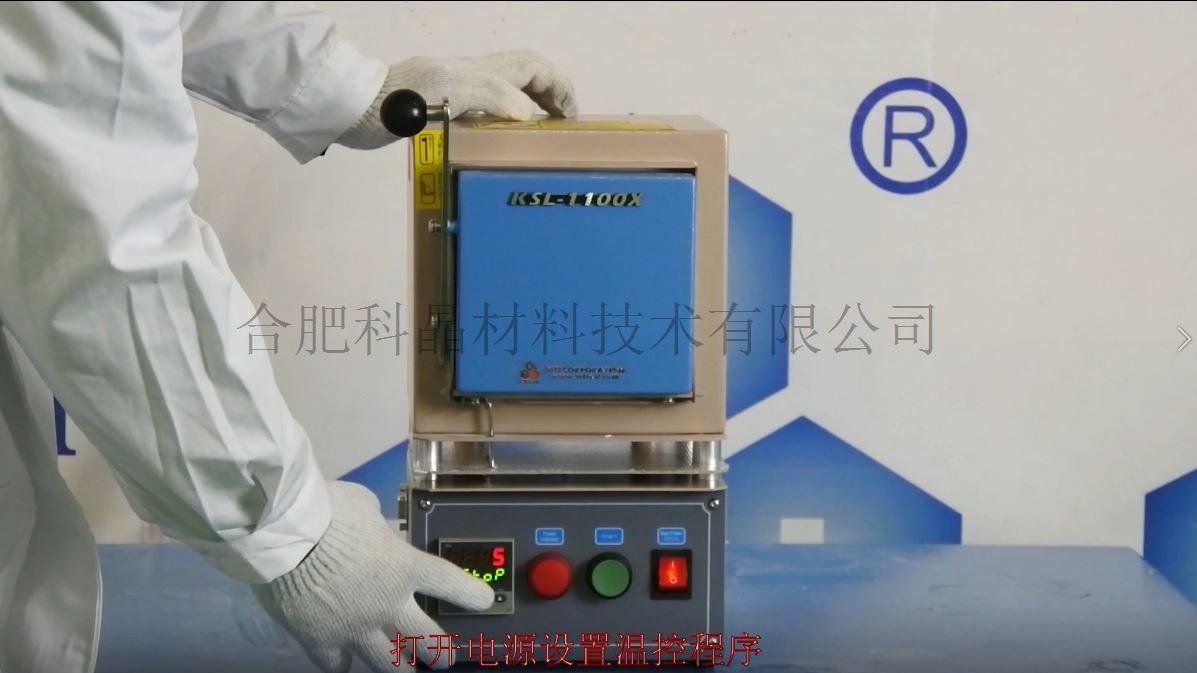

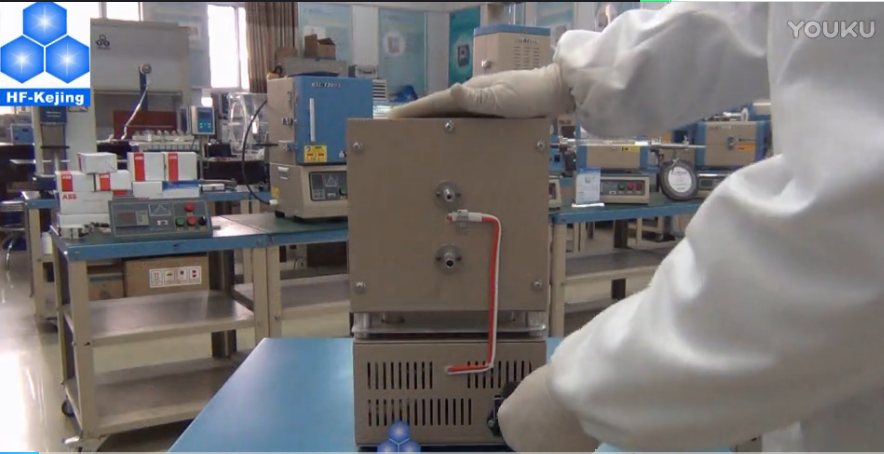

| 相關視頻 |
|
||||||||||

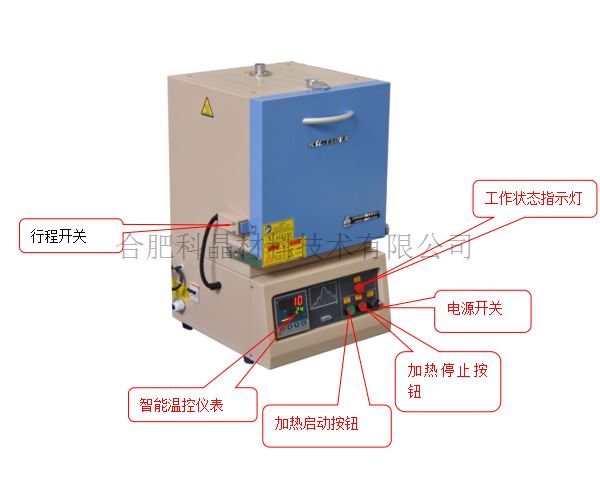

| 溫控系統 | ·智能(néng)控溫儀 ·50段程序控溫 ·熱電(diàn)偶采用(yòng)K型熱電(diàn)偶 ·控溫精(jīng)度：±1℃ |
||||||||||

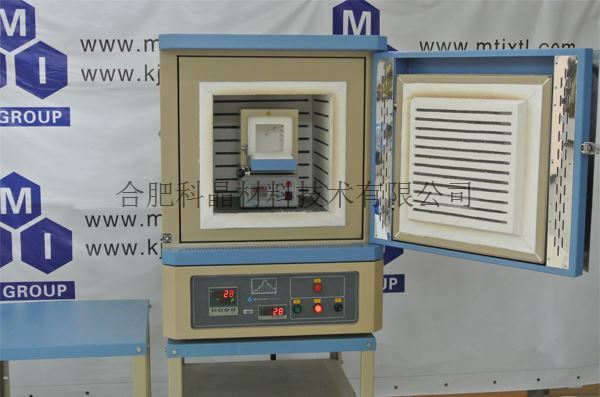

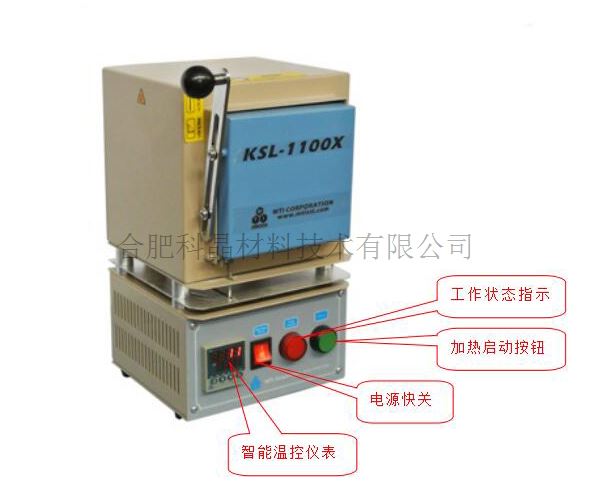

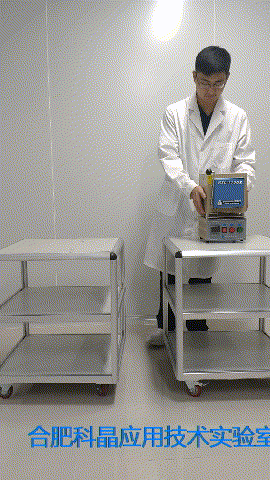

| 産(chǎn)品在線(xiàn)展示 |
|
||||||||||

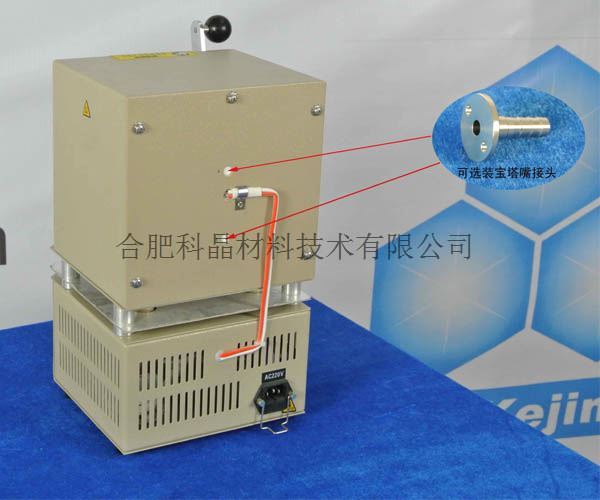

| 氣氛 | 帶進氣口，進氣口為(wèi)φ6的寶塔嘴接口 出氣口，出氣口為(wèi)φ6的寶塔嘴接口 |
||||||||||

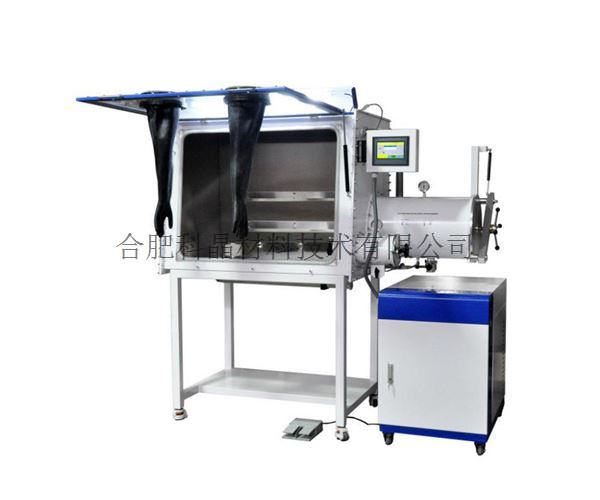

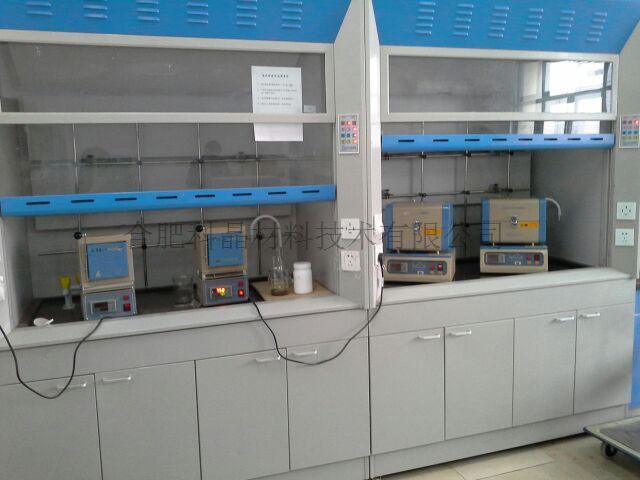

| 可(kě)配套手套箱和通風櫃使用(yòng) |
|
||||||||||

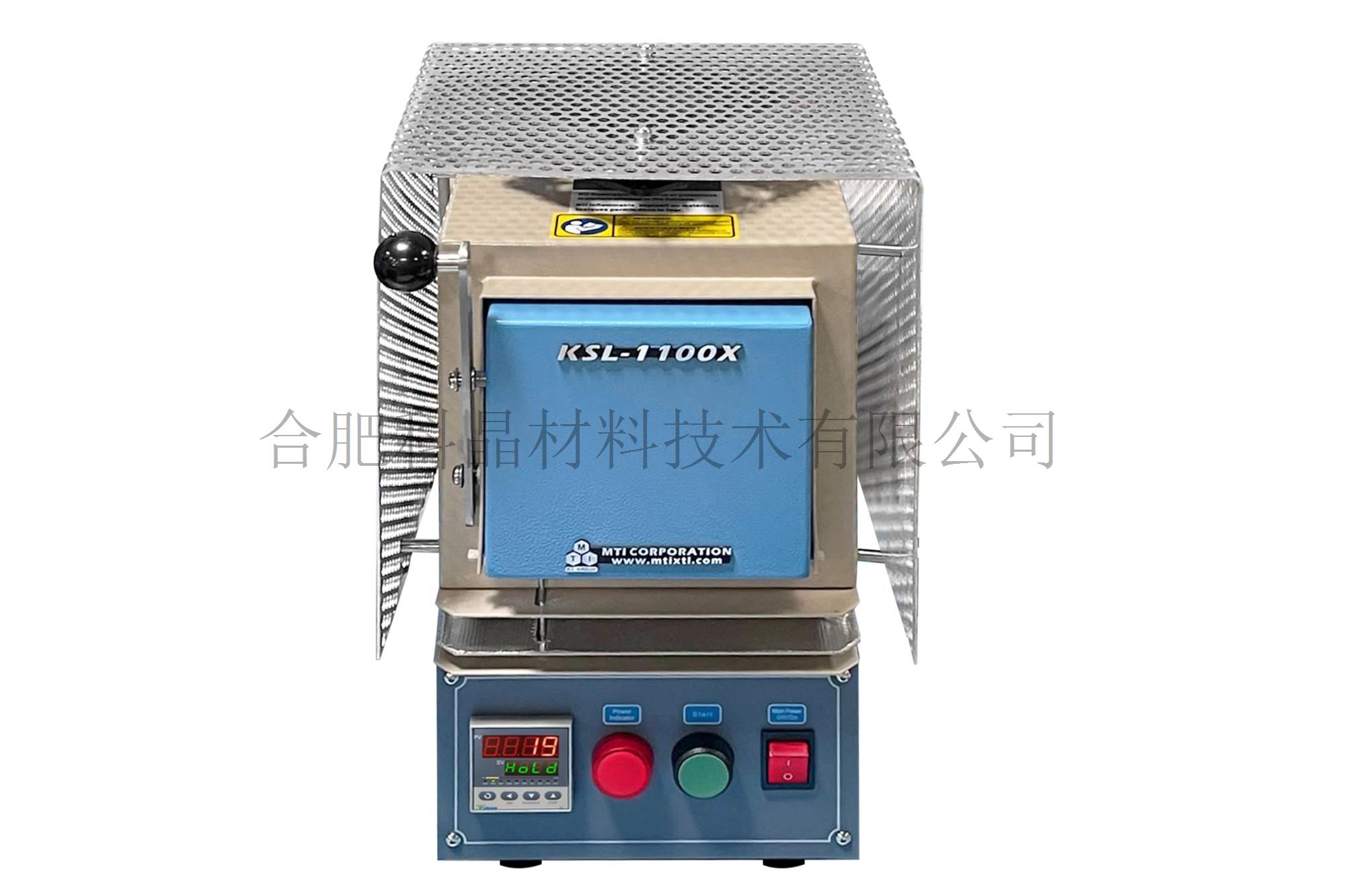

| 安(ān)全配件可(kě)選 |
可(kě)外加一層防護罩，有(yǒu)需要聯系銷售人員溝通詳情。 |
||||||||||

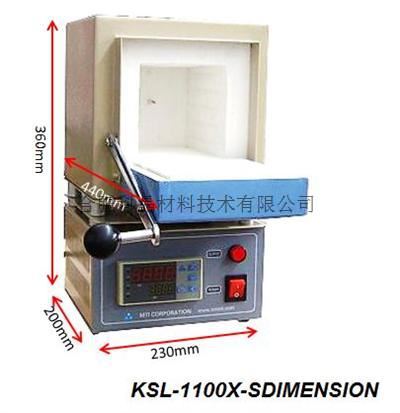

| 外型尺寸 | 不開啓：230長(cháng)*200寬*360mm高
|
||||||||||

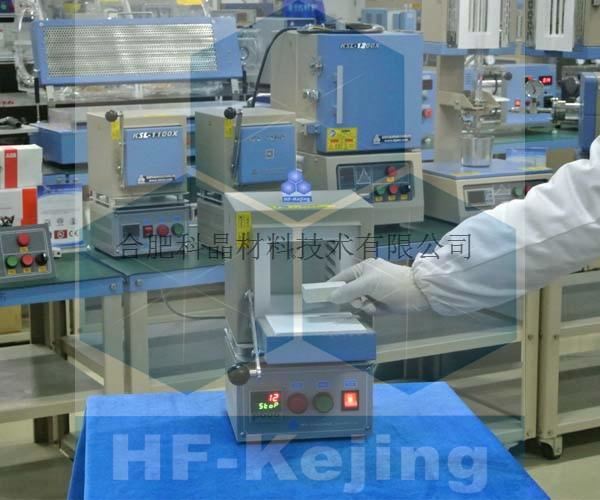

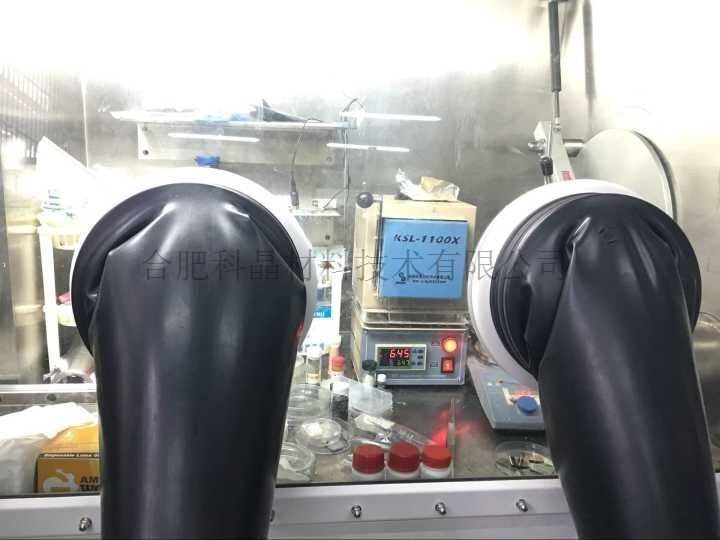

| 應用(yòng)提示 | 因占地面積小(xiǎo)、重量輕、功率要求低，可(kě)置于手套箱内操作(zuò)，點擊圖片查看不同應用(yòng)場景。
|
||||||||||
| 重量 | 約9Kg |
||||||||||
| 質(zhì)保期 | 1年（不包含墊塊、加熱元件等損耗件） |
||||||||||
| 認證 | ·此産(chǎn)品已通過CE認證 證書編号： M.2021.206.C68000 ·若客戶出認證費用(yòng)，本公(gōng)司保證單台設備通過德(dé)國(guó)TUV認證或CAS認證
|
科(kē)晶實驗室使用(yòng)此設備做了一系列不鏽鋼退火實驗，以下數據僅供您參考。
原始物(wù)料：不鏽鋼
結論：手套箱+小(xiǎo)型箱式爐可(kě)實現不鏽鋼無氧化退火。
若有(yǒu)疑問或需要更多(duō)數據請聯系科(kē)晶實驗室

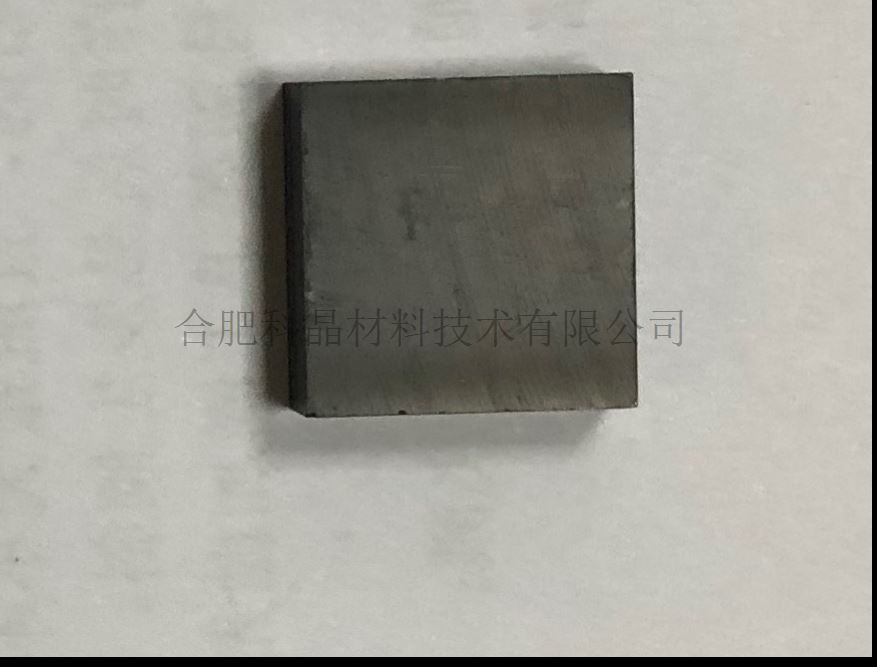

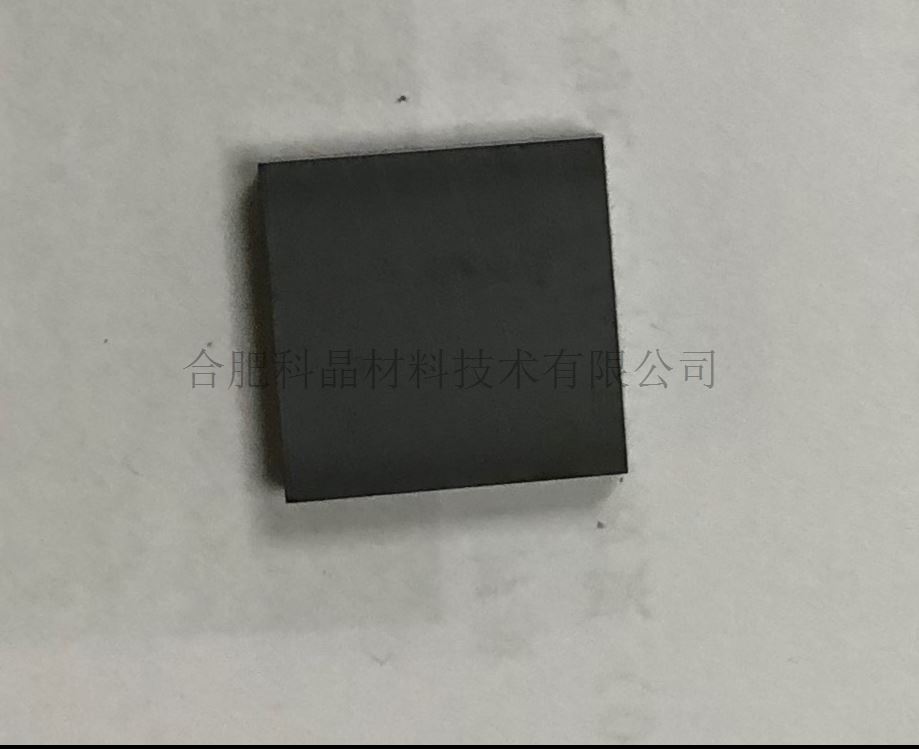

實驗結果 | 退火前 | 退火後 |
1.使用(yòng)手套箱保護高溫退火成功 | 手套箱+箱式爐/不鏽鋼
| 初次使用(yòng)手套箱，表面均勻氧化 更換手套箱後，無氧化現象 |

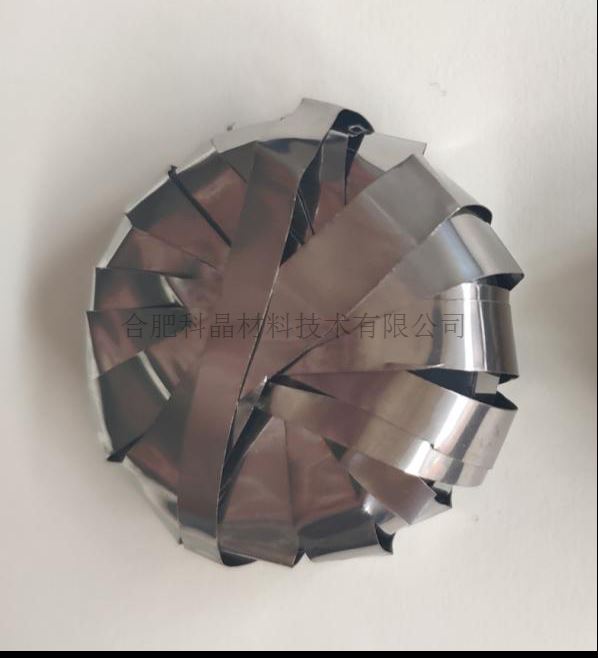

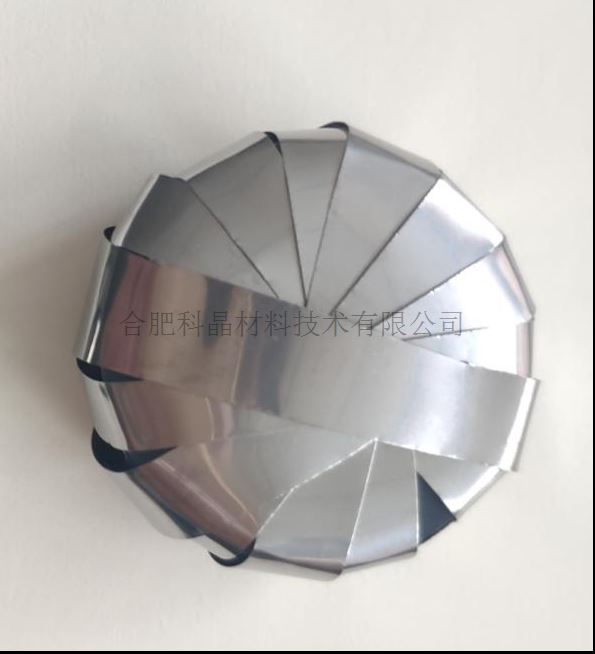

2.氣氛保護發生氧化，吸氧材料包裹生成合金 | 氣氛管式爐/不鏽鋼+钛箔
不鏽鋼 不鏽鋼包钛 | 不鏽鋼 / 不鏽鋼包钛 生成钛鐵合金 |
3.使用(yòng)氧化鋁坩埚隔斷钛鐵接觸，氧化嚴重 | 真空/氣氛管式爐/不鏽鋼+钛箔
| 氣氛 真空 |
4.使用(yòng)石英坩埚代替氧化鋁，仍然發生氧化 | 真空/氣氛管式爐/不鏽鋼+钛箔
| 真空 氣氛 真空 氣氛氧化發黑 |
5.使用(yòng)钛箔絲過濾氩氣，氧化程度明顯降低
| 氣氛/真空/不鏽鋼坩埚隔斷包钛+钛箔絲
|
氣氛，邊角氧化發藍 真空，輕微氧化 |
應用(yòng)提示 | ·置于手套箱内高溫使用(yòng)時，應連接水冷，避免溫度過高，損壞設備。 ·手套箱内操作(zuò)不便，可(kě)先設定升溫程序在放入手套箱内。 ·在手套箱内使用(yòng)時，可(kě)先打開爐門，循環12h以上，或提前空燒一次，以排除設備内部及縫隙中(zhōng)殘存的氣體(tǐ)。 |
警示 | ·禁止向爐内通入有(yǒu)毒或爆炸性氣體(tǐ)，如需通氣體(tǐ)請選用(yòng)管式爐。 ·在長(cháng)期使用(yòng)後耐火材料的表面可(kě)能(néng)出現小(xiǎo)裂紋。這是屬于正常的現象，不影響正常使用(yòng)，裂紋可(kě)以用(yòng)氧化鋁塗層修補。 ·你應将樣品放入坩埚中(zhōng)。請不要直接将樣品放在爐底耐火材料表面。 · 設備升溫速率請穩定在10℃/min以下，第一次使用(yòng)時請在5℃/min的速率下在300℃ 500℃和800℃分(fēn)别恒溫3h，以揮發爐内原有(yǒu)的有(yǒu)機物(wù)和釋放保溫材料的應力和電(diàn)阻絲的内應力。 · 保溫材料一般為(wèi)氧化鋁纖維制品，氣孔率大，速率在20℃/min以上會出現裂紋，一半為(wèi)表面開裂并不影響使用(yòng)，請注意爐膛的溫度變化速率，采用(yòng)低升溫速率和程序降溫，避免400℃開啓爐膛，如降溫是在高于400℃直接按下紅色STOP按鈕，或者在300℃開啓爐膛等操作(zuò)，該系列操作(zuò)都會造成爐膛的開裂減少使用(yòng)壽命。 ·設備溫度在500度以上時不要直接關掉設備電(diàn)源，有(yǒu)造成爐膛開裂以及設備内部線(xiàn)路溫度過高而引發火災的危險。 ·高溫爐加熱元件采用(yòng)合金電(diàn)阻絲，電(diàn)阻絲在燒結第一次後晶粒變大，脆性加大，避免用(yòng)硬物(wù)撞擊。 ·電(diàn)阻絲可(kě)使用(yòng)在絕大多(duō)數的氣氛，如氧化 還原 中(zhōng)性 惰性，但氯 硫 未裂解氨等對其壽命存在很(hěn)高的影響，在這裏不建議，（管式爐可(kě)通入允許内的氣氛并有(yǒu)良好的密封隔絕性能(néng)，KSL-1100X-S為(wèi)開放型馬弗爐，沒有(yǒu)密封性能(néng)，在通入對人體(tǐ)不适的氣源和易爆等危險氣源時，注意使用(yòng)通風櫃等隔離裝(zhuāng)置，） ·注意燒結物(wù)料的是否會有(yǒu)飛濺的金屬溶液，鹽霧等揮發飛濺物(wù)質(zhì)，可(kě)能(néng)損壞加熱元件。 注：上述操作(zuò)失誤而造成的損失不在本公(gōng)司的保修範圍内，公(gōng)司售後維修會收取相應的費用(yòng)。 |

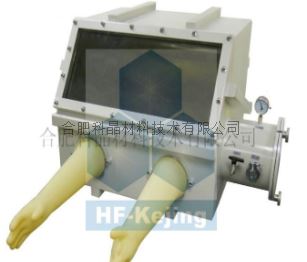

相關可(kě)選 | ·可(kě)選購(gòu)合肥科(kē)晶的手套箱配套使用(yòng)(圖1)。 ·可(kě)選用(yòng)坩埚(圖2、3、4) ·可(kě)選購(gòu)合肥科(kē)晶的循環水冷機配套使用(yòng)(圖5)。
圖1 圖2 圖3 圖4 圖5 |
Copyright © 2019 合肥科(kē)晶材料技(jì )術有(yǒu)限公(gōng)司 版權所有(yǒu)
查看誠信檔案
